Qual é o princípio de funcionamento de uma Válvula Automática?
Um válvula automática é uma válvula que ajusta automaticamente seu estado aberto ou fechado com base em sinais de controle externos (como temperatura, pressão, vazão ou nível de líquido). Em comparação com as válvulas manuais tradicionais, as válvulas automáticas podem fornecer controle preciso sem intervenção manual e são amplamente utilizadas em automação industrial, engenharia química, petróleo e gás, tratamento de águas residuais e outros campos que exigem controle preciso de fluidos. Seu princípio de funcionamento depende de vários fatores-chave, incluindo sinais de controle, atuadores e mecanismos de feedback.
Entrada e processamento de sinal
O sistema de controle de uma válvula automática normalmente recebe vários sinais de sensores de dispositivos de campo. As entradas de sinal comuns incluem sensores de pressão, sensores de temperatura, sensores de nível de líquido, medidores de vazão, etc. Esses sensores monitoram continuamente o estado do fluido na tubulação ou contêiner e transmitem os dados para o sistema de controle automático. Com base nos dados em tempo real coletados pelos sensores, o sistema de controle automático processa os sinais e gera comandos de controle, instruindo a válvula a realizar ações específicas de abertura ou fechamento ou ajustar a abertura da válvula.
Atuador
O atuador de uma válvula automática é responsável por operar a válvula de acordo com o sinal de controle. Os tipos de atuadores normalmente incluem:
- Atuadores elétricos: Eles usam um motor elétrico para girar a haste da válvula para abrir ou fechar a válvula. Os atuadores elétricos são adequados para aplicações que exigem ajuste preciso de abertura e podem obter controle de fluxo contínuo.
- Atuadores pneumáticos: Eles usam ar comprimido para acionar um pistão em um movimento linear para abrir ou fechar a válvula. Os atuadores pneumáticos são normalmente usados em aplicações que exigem resposta rápida e podem concluir ações de abertura e fechamento em pouco tempo.
- Atuadores Hidráulicos: Estes utilizam a pressão do óleo hidráulico para acionar um pistão, abrindo ou fechando assim a válvula. Os atuadores hidráulicos têm maior potência e são adequados para ambientes de alta pressão e alta carga.
O atuador ajusta automaticamente a abertura da válvula de acordo com as instruções do sistema de controle. Nas válvulas reguladoras (como válvulas de controle), a abertura da válvula é continuamente ajustável para garantir que a vazão ou pressão esteja precisamente no valor definido. Em válvulas liga-desliga (como válvulas de esfera, válvulas de gaveta, etc.), a válvula está totalmente aberta ou totalmente fechada.
Sistema de Feedback e Controle
Para garantir que a válvula automática execute comandos de controle com precisão, as válvulas automáticas geralmente são equipadas com um sistema de feedback. Sensores de posição monitoram a abertura real da válvula e transmitem os dados de volta ao sistema de controle. Se a abertura da válvula não corresponder ao valor definido, o sistema de controle ajustará o atuador com base no sinal de feedback para obter o efeito desejado. Este mecanismo de feedback garante que a válvula responda com precisão e ajuste o estado do fluido, o que é crucial, especialmente em aplicações que exigem controle altamente preciso (como processos químicos finos ou tratamento de água).
O sistema de controle também monitora o status operacional da válvula em tempo real, analisando quaisquer anormalidades, como temperatura excessiva, pressão excessiva ou bloqueio. Se alguma situação anormal for detectada, o sistema de controle emitirá imediatamente um alarme e fará automaticamente os ajustes correspondentes ou desligará o sistema para evitar danos mais graves ao equipamento ou acidentes de processo.
Como funciona o sistema de acionamento da válvula automática?
O sistema de atuação de uma válvula automática é seu componente principal, responsável por acionar a abertura, fechamento ou ajuste da válvula com base em sinais de controle. A seleção e o projeto do sistema de atuação afetam diretamente a velocidade de resposta, a precisão, a estabilidade e a adequação da válvula para diferentes aplicações. Os métodos comuns de atuação automática de válvula incluem acionamentos elétricos, pneumáticos e hidráulicos. Cada método de atuação possui diferentes princípios de funcionamento e vantagens e desvantagens, portanto a escolha deve ser baseada nas condições operacionais específicas.

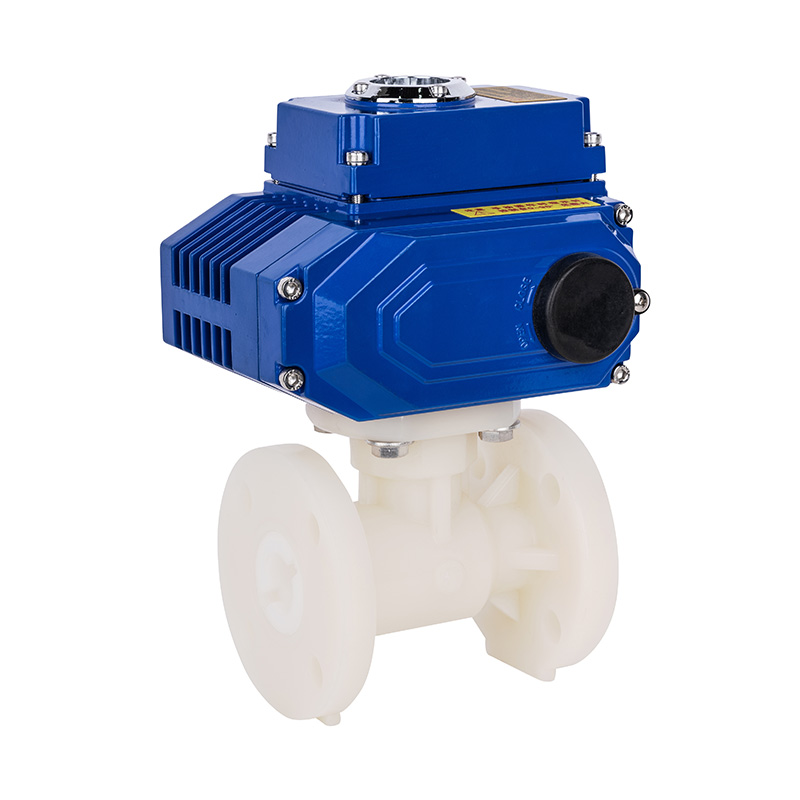

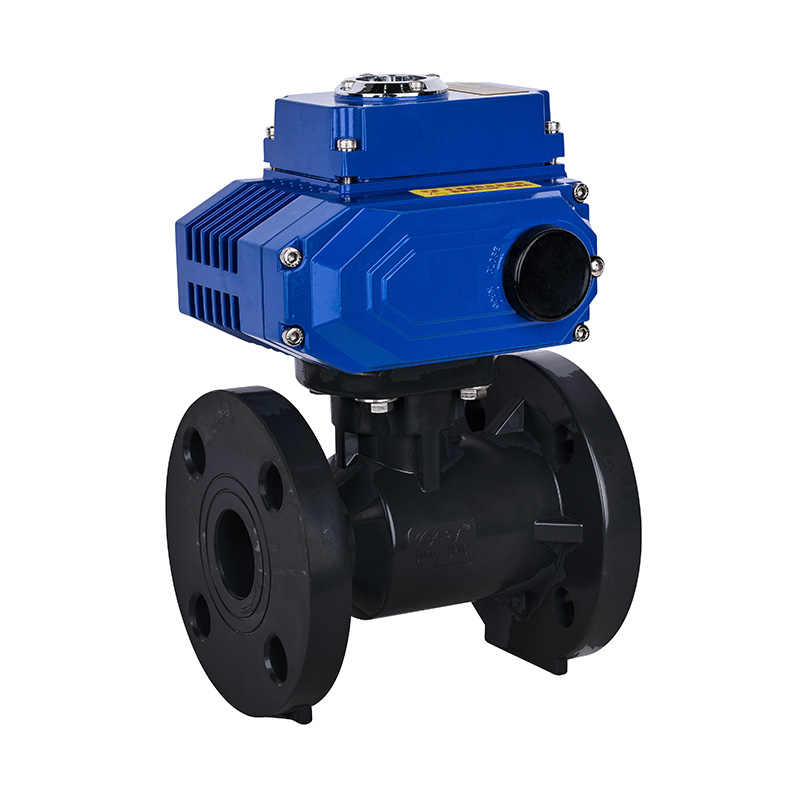

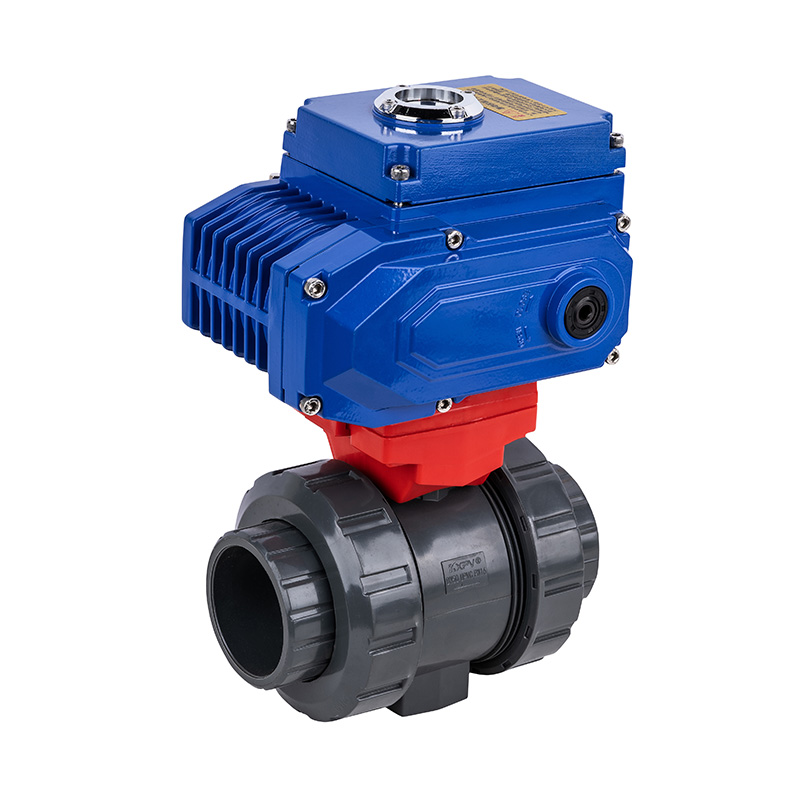

Atuação Elétrica
Atuação elétrica é um dos métodos de atuação mais comuns para válvulas automáticas. Utiliza um motor elétrico para girar a haste da válvula, controlando a abertura da válvula. A atuação elétrica é amplamente utilizada em aplicações que exigem controle preciso de fluxo e pressão, como nas indústrias química, de alimentos e bebidas e farmacêutica.
- Princípio de funcionamento : Um atuador elétrico normalmente consiste em um motor elétrico, uma caixa de engrenagens, uma haste de válvula e um controlador. Ao receber um sinal de controle, o motor elétrico dá partida e a caixa de engrenagens converte o movimento rotacional na rotação da haste da válvula, ajustando assim a abertura da válvula. A atuação elétrica fornece fluxo de alta precisão ou controle de pressão com base na fonte de alimentação.
Vantagens :
- Controle Preciso : Permite ajuste contínuo de vazão, adequado para aplicações que exigem alta precisão no controle de vazão.
- Alta confiabilidade : Os sistemas de atuação elétrica são estáveis e adequados para operação de longo prazo, com manutenção relativamente simples.
- Fácil Integração : A atuação elétrica pode ser perfeitamente integrada com sistemas de controle de automação (como PLC, DCS), suportando monitoramento e operação remotos.
Desvantagens :
- Velocidade de resposta mais lenta : Em comparação com a atuação pneumática, a atuação elétrica tem uma velocidade de resposta relativamente mais lenta, o que pode não ser adequado para aplicações que exigem resposta rápida.
- Maior consumo de energia : Os atuadores elétricos consomem mais energia, principalmente em aplicações que exigem ajustes frequentes, o que pode acarretar maiores custos de energia elétrica.

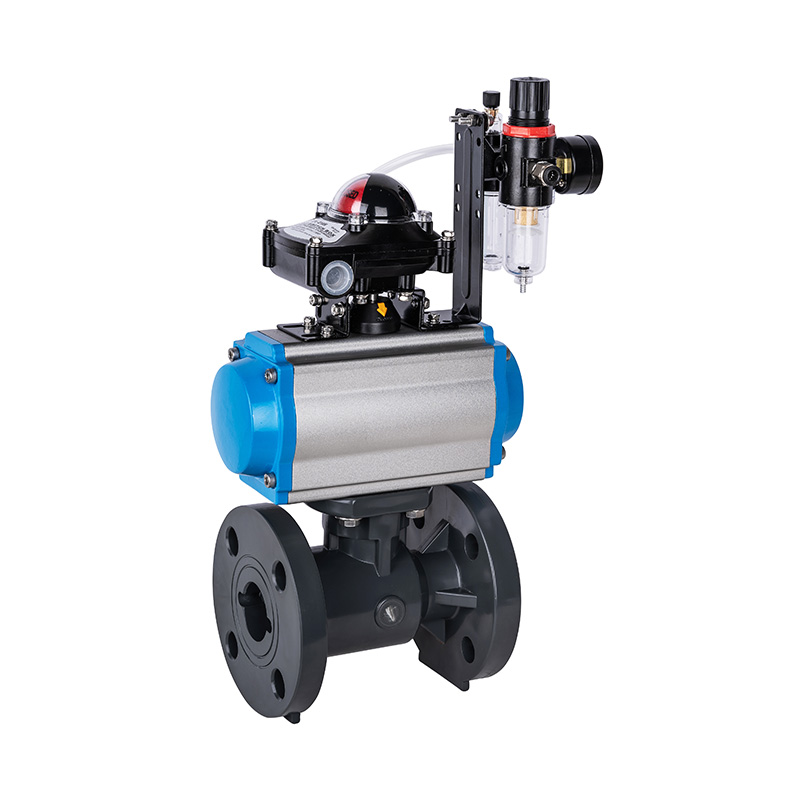

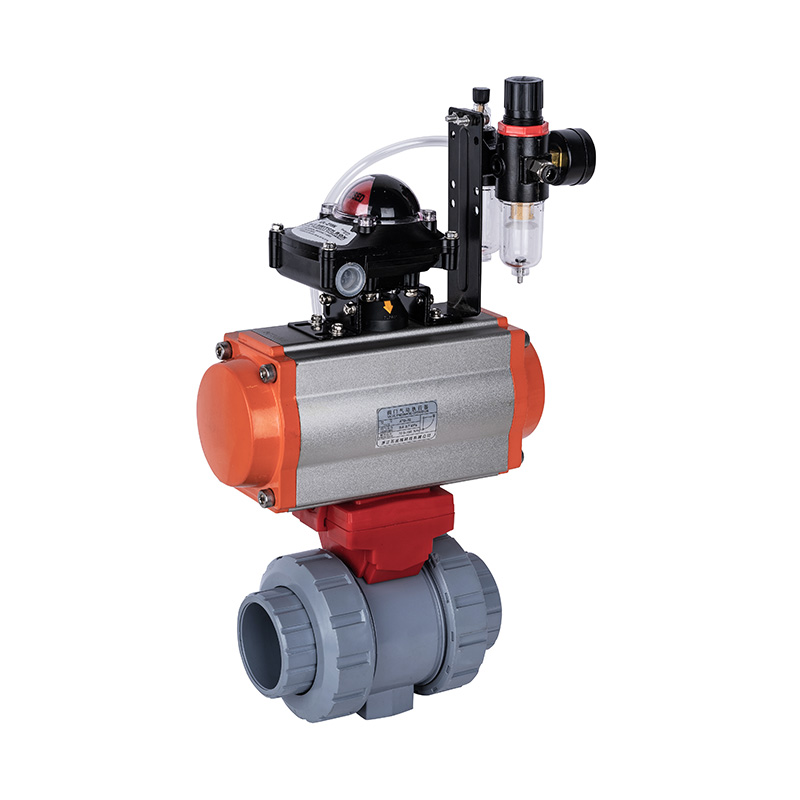

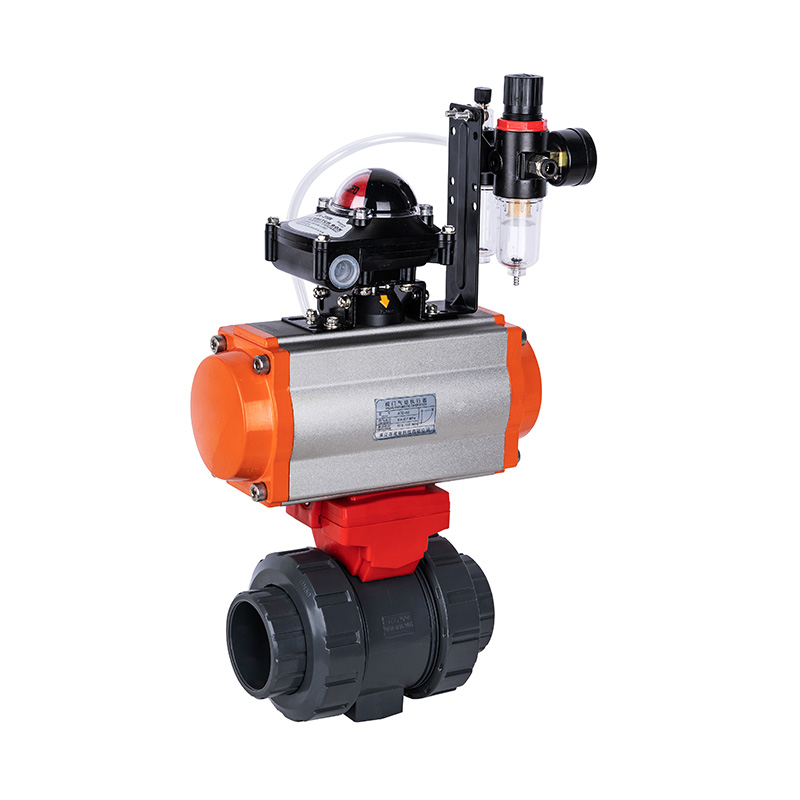

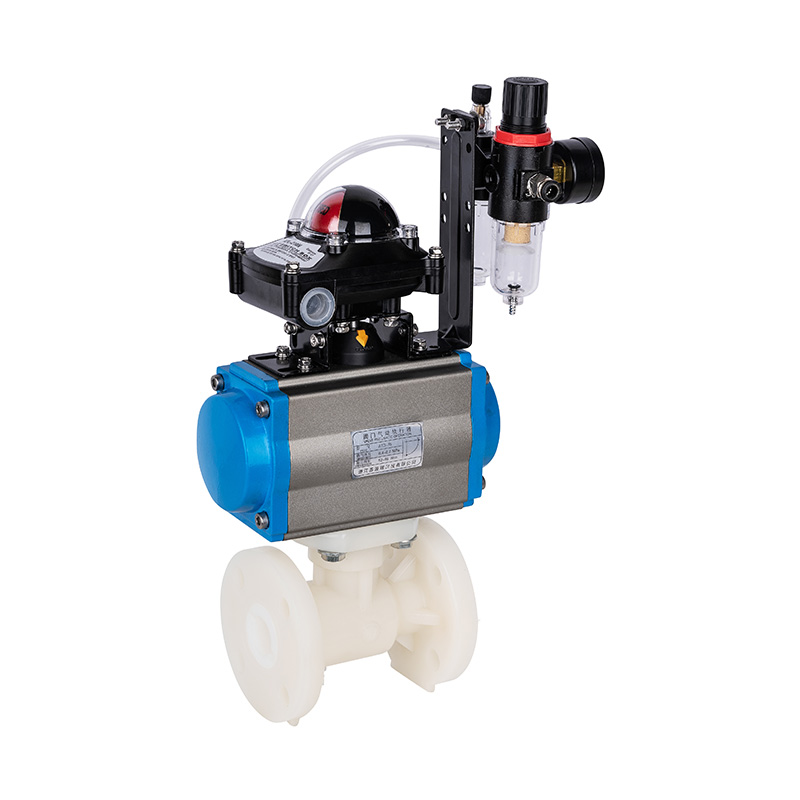

Atuação Pneumática
A atuação pneumática utiliza ar comprimido para acionar um pistão em um movimento linear, abrindo, fechando ou ajustando a válvula. A atuação pneumática é amplamente utilizada em aplicações que exigem abertura e fechamento rápidos, como nas indústrias petroquímica, farmacêutica e de processamento de alimentos.
- Princípio de funcionamento : Um atuador pneumático possui um pistão em seu interior. Quando um sinal de controle é enviado, o ar comprimido entra no atuador e, ao alterar a pressão do ar, empurra o pistão, acionando assim a abertura e o fechamento da válvula. A atuação pneumática se caracteriza pela rápida velocidade de resposta, possibilitando rápida abertura e fechamento de válvulas.
Vantagens:
- Velocidade de resposta rápida: O acionamento pneumático possui curto tempo de resposta, adequado para aplicações que exigem abertura e fechamento rápidos.
- Alto torque: A atuação pneumática pode gerar alto torque, adequado para válvulas de grande porte.
- Baixo consumo de energia: Os sistemas pneumáticos apresentam baixo consumo de energia, principalmente em casos de abertura e fechamento frequente de válvulas.
Desvantagens:
- Requisitos de alta qualidade do ar: Os sistemas pneumáticos requerem ar comprimido de alta qualidade. Se o ar contiver umidade ou impurezas, poderá afetar o desempenho do sistema de atuação.
- Problemas de flutuação de pressão: Em casos de pressão instável ou má qualidade do ar comprimido, a precisão e a confiabilidade da atuação pneumática podem ser afetadas.
Atuação Hidráulica
Atuação hidráulica aciona o atuador através da pressão do óleo hidráulico, conseguindo assim a abertura, fechamento ou ajuste da válvula. A atuação hidráulica é adequada para aplicações que exigem alta carga e ajuste de alta precisão, como controle de fluidos de alta pressão e aplicações industriais pesadas.
- Princípio de funcionamento: O atuador hidráulico controla a pressão de trabalho da bomba hidráulica, injetando líquido no atuador para abrir ou fechar a válvula. A atuação hidráulica pode fornecer alto torque, adequado para trabalhar em ambientes de alta carga e alta pressão.
Vantagens:
- Alta capacidade de carga: Atuação hidráulica can generate high thrust, suitable for high-pressure or high-load applications.
- Boa estabilidade: Os sistemas hidráulicos podem conseguir um ajuste suave, especialmente vantajoso no controle de precisão.
Desvantagens:
- Maior consumo de energia: Os sistemas hidráulicos apresentam maior consumo de energia, principalmente quando é necessária operação contínua.
- Altos custos de manutenção: Os sistemas hidráulicos são geralmente mais complexos e exigem inspeção regular de componentes como óleo, bombas e válvulas, resultando em custos de manutenção mais elevados.
Fatores a serem considerados ao escolher um método de atuação
Ao escolher o método de atuação de uma válvula automática, além de considerar as condições de operação da válvula (como características do fluido, pressão, vazão, etc.), também devem ser considerados os seguintes fatores:
- Requisitos de tempo de resposta: A atuação pneumática é adequada para aplicações que exigem resposta rápida, enquanto a atuação elétrica é adequada para aplicações que exigem maior precisão de controle.
- Capacidade de carga: Os acionamentos hidráulicos são adequados para aplicações que exigem alto empuxo e cargas pesadas, enquanto os acionamentos elétricos são adequados para aplicações de carga pequena e média.
- Estabilidade do sistema: Se for necessária alta estabilidade do sistema e integração em um sistema de automação, os acionamentos elétricos são a escolha ideal.
Quais são os requisitos de diagnóstico de falhas e manutenção para válvulas automáticas?
O diagnóstico de falhas e a manutenção de válvulas automáticas são fatores cruciais para garantir sua operação estável e eficiente a longo prazo. A inspeção, limpeza e reparos regulares podem evitar falhas repentinas durante a operação, garantindo a segurança e a eficiência do processo de produção. As válvulas automáticas são amplamente utilizadas em diversas áreas, como petroquímica, farmacêutica, tratamento de água e indústria alimentícia. Com os avanços tecnológicos, a manutenção de válvulas inclui agora não apenas a manutenção de componentes mecânicos, mas também o diagnóstico e otimização de sistemas de controle automatizados.
Tipos e causas comuns de falhas
1. Válvula travada ou falha ao abrir/fechar:
- Causas: Desgaste ou corrosão da haste da válvula, sede da válvula ou outras peças móveis, acúmulo de impurezas no fluido e vedação deficiente podem levar ao travamento da válvula ou à falha em abrir/fechar totalmente. As válvulas são particularmente suscetíveis ao desgaste em ambientes de alta temperatura, alta pressão ou corrosivos.
- Soluções: Inspecione regularmente o status da lubrificação e os componentes internos da válvula e remova imediatamente as impurezas para garantir um funcionamento suave. Se forem encontradas peças muito desgastadas, considere a substituição ou reparo.
2. Falha no sistema de acionamento:
- Causas: Falhas no dispositivo de acionamento (como acionamentos elétricos, pneumáticos ou hidráulicos) geralmente são causadas por problemas na fonte de alimentação, fornecimento de ar insuficiente ou vazamentos de óleo no sistema hidráulico. O sistema de acionamento é uma parte crítica da válvula automática e qualquer falha pode impedir o funcionamento adequado da válvula.
- Soluções: Inspecione regularmente o dispositivo de acionamento para garantir a estabilidade do sistema elétrico, pneumático ou hidráulico. Quando um sistema de acionamento elétrico falhar, verifique a tensão do motor e as conexões da fiação; em caso de falhas no sistema de acionamento pneumático, verificar a vazão e a qualidade do ar comprimido; para falhas no sistema de acionamento hidráulico, verifique a qualidade e a vazão do óleo hidráulico.
3. Problemas de vazamento:
- Causas: O envelhecimento ou danos nas vedações e a falha da vedação entre a sede da válvula e o núcleo da válvula são causas comuns de vazamento da válvula, especialmente sob condições de alta temperatura, alta pressão e fluido corrosivo.
- Soluções: Inspecione regularmente a integridade dos componentes de vedação, especialmente para válvulas que operam sob condições adversas, para garantir um bom desempenho de vedação. Materiais de vedação envelhecidos ou danificados devem ser substituídos imediatamente.
Métodos de diagnóstico de falhas
Com o desenvolvimento da tecnologia de automação, as válvulas automáticas modernas são equipadas com sistemas de diagnóstico altamente inteligentes que podem monitorar o status da válvula em tempo real e alertar prontamente os operadores. A seguir estão os métodos de diagnóstico comuns:
1. Sistema de feedback de posição: As válvulas automáticas modernas são geralmente equipadas com sensores de posição para monitorar a abertura da válvula. Se a posição da válvula não corresponder à configuração do sistema de controle, o sensor de posição fornecerá feedback ao sistema de controle, indicando um mau funcionamento da válvula. Através do monitoramento de dados em tempo real, os operadores podem detectar imediatamente se a válvula está operando normalmente, evitando o travamento ou falha da válvula.
2. Sensores de pressão e temperatura: As válvulas automáticas também são normalmente equipadas com sensores de pressão e temperatura para monitorar o status do fluido em tempo real. Quando a pressão ou temperatura do sistema ultrapassar a faixa configurada, os sensores enviarão um alarme ao sistema de controle, acionando as medidas de proteção da válvula automática. O sistema de controle pode ajustar a abertura da válvula com base no feedback do sensor para evitar danos ao equipamento ou perda de controle dos parâmetros do processo.
3. Função de autodiagnóstico: Os sistemas modernos de controle de válvula geralmente têm uma função de autodiagnóstico. Ele pode detectar o status da válvula e do sistema de acionamento em tempo real e identificar automaticamente quaisquer anormalidades. Por exemplo, se for detectada uma corrente anormal no atuador elétrico, o sistema de controle disparará um alarme e registrará as informações de falha. Os operadores podem visualizar o código de falha através do painel de controle ou terminal remoto para manutenção e ajustes adicionais.
Requisitos de manutenção regular
Para garantir a operação eficiente e estável a longo prazo das válvulas automáticas, a manutenção regular é muito importante. A manutenção regular pode evitar falhas e prolongar a vida útil da válvula.
1. Limpeza e Lubrificação: Limpe regularmente o interior da válvula para evitar que impurezas ou depósitos no fluido bloqueiem as partes móveis da válvula. As partes móveis da válvula precisam ser lubrificadas regularmente, especialmente quando se trabalha em ambientes de alta temperatura. Os lubrificantes podem reduzir o atrito e evitar o desgaste da haste da válvula.
2. Verificação de vazamentos: Inspecione as vedações da válvula automática para garantir que a válvula não vaze. A condição das vedações é particularmente importante para válvulas em ambientes de alta temperatura, fluido corrosivo ou alta pressão. Vedações envelhecidas ou danificadas podem causar vazamento na válvula, afetando a eficiência e a segurança do sistema. As vedações precisam ser substituídas regularmente de acordo com o ambiente operacional.
3. Inspeção e calibração do sistema de acionamento: Inspecione regularmente o sistema de acionamento da válvula para garantir que o dispositivo de acionamento (como motores elétricos, pistões pneumáticos e sistemas hidráulicos) esteja funcionando corretamente. Os motores de válvulas elétricas exigem verificações regulares de corrente e tensão, as válvulas pneumáticas exigem verificações da qualidade do ar comprimido e da vazão, e as válvulas hidráulicas exigem verificações da qualidade do óleo e da vazão. Calibre regularmente os sensores de posição da válvula e o sistema de controle para garantir um ajuste preciso do sistema.
4. Teste de desempenho da válvula: Realize regularmente testes de desempenho da válvula para verificar parâmetros como tempo de abertura e fechamento, precisão de ajuste e desempenho de vedação, garantindo que o desempenho geral da válvula atenda aos requisitos do processo. Testes de pressão e testes de fluxo podem ser usados durante o processo de teste para detectar vários indicadores de desempenho da válvula.
Controle de qualidade e suporte de P&D da Kaixin Pipeline Technologies Co., Ltd.
Para garantir a qualidade e confiabilidade das válvulas automáticas e produtos relacionados, a Kaixin Pipeline Technologies Co., Ltd. implementou medidas rigorosas em controle de qualidade e pesquisa e desenvolvimento.
1. Controle de qualidade: adere a rígidos padrões de controle de qualidade. A empresa possui laboratório próprio e equipamentos de testes avançados, capazes de realizar diversos testes de desempenho de produtos, incluindo testes de resistência, testes de pressão e testes de fluxo. Antes de cada lote de produtos sair da fábrica, a empresa realiza inspeções internas para garantir que cada produto atenda aos requisitos de qualidade e fornece relatórios de teste detalhados e relatórios de inspeção com as mercadorias. Além disso, a empresa obteve a certificação do sistema de gestão de qualidade ISO9001, garantindo ainda mais a qualidade estável do produto.
2. Apoio à P&D: Através de anos de pesquisa e desenvolvimento independente e prática de fabricação, a Kaixin Pipeline Technologies Co., Ltd. dominou as principais tecnologias para a fabricação de vários tubos, válvulas, bombas e acessórios. A empresa detém múltiplas patentes de invenção e participou do desenvolvimento de diversos padrões nacionais. A equipe de P&D da Kaixin Pipeline Technologies Co., Ltd. está comprometida com a inovação contínua, lançando produtos de válvula mais eficientes, com economia de energia e ecologicamente corretos. Para válvulas automáticas, a Kaixin Pipeline Technologies Co., Ltd. não apenas fornece produtos padronizados, mas também soluções personalizadas com base nas necessidades específicas do cliente.
3. Serviços de personalização: Além de fornecer produtos padronizados, a Kaixin Pipeline Technologies Co., Ltd. também oferece serviços OEM (Original Equipment Manufacturing) e ODM (Original Design Manufacturing) aos seus clientes. A empresa pode desenvolver e fabricar produtos com base em desenhos ou amostras fornecidas pelos clientes, atendendo às suas diversas necessidades. Além disso, a equipe de P&D da Kaixin Pipeline Technologies Co., Ltd. pode fornecer suporte técnico direcionado com base nos requisitos da aplicação do cliente, garantindo que a qualidade e o desempenho do produto sejam otimizados.
Por meio de controle de qualidade contínuo e inovação em P&D, Kaixin Pipeline Technologies Co., Ltd. garante que cada válvula automática e outros produtos relacionados atendam às demandas do mercado e forneça aos clientes um serviço estável e confiável.
