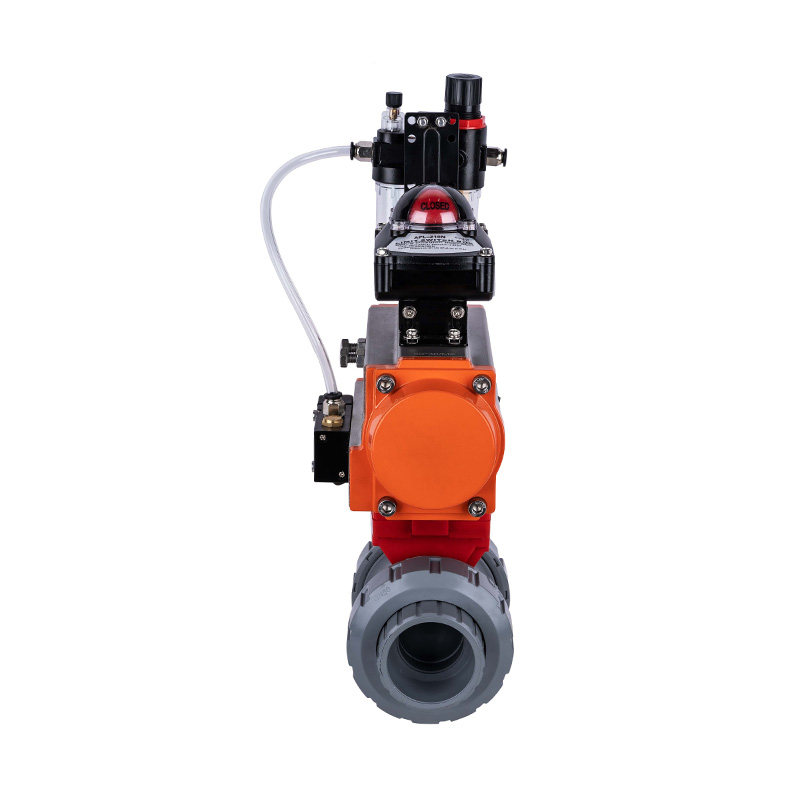

Válvula de bola dupla pneumática DN15-100 1/2" da união de PVC-C Q661F-10V - 4" padrão ANSI

Válvula de esfera de soquete pneumático ultradurável de excelente qualidade, válvula de esfera pneumática de plástico de alta temperatura, adequada para o padrão ANSI da indústria química
Modelo: Q661F-10V
Material: Plástico
Tipo de conexão: Universal
Modo de Operação: Manual
Pressão Nominal: 10kg
Caminho de fluxo: direto
Estrutura: Válvula Esfera Fixa
Função: Válvula By-pass
Temperatura: Alta Temperatura
Aplicação: Uso Industrial, Uso da Indústria de Água
Marca: KXPV
Tamanho: DN15-DN100
Origem: Zhejiang, Ningbo

Classe de pressão: 1,0Mpa(10bar)

Lista de limites de temperatura do aplicativo

Materiais Temperatura média℃ Materiais Temperatura média℃
PVC-C -20℃~95℃ PVC-U -5℃~45℃
FRPP -20℃~120℃ HPP -20℃~ 110℃
PVDF 40℃~ 150℃

Características estruturais do produto

1.As válvulas de esfera da série de plástico de engenharia são feitas de FRPP, PVDF, PVC-C, PVC-U, PPH e outros materiais termoplásticos resistentes à corrosão, moldados em um único processo de injeção, oferecendo forte resistência à corrosão.
2. O aperto do assento de PTFE pode ser ajustado adequadamente.
3. O design de anel de vedação duplo fornece proteção dupla contra vazamentos.
4.A válvula apresenta uma aparência refinada, superfície lisa, processamento fino e um design de fluxo total.
5. O atuador pode ser controlado remotamente por meio de um computador ou centro de controle, permitindo que a válvula regule o fluxo e a vazão do meio, tornando a operação mais conveniente, eficiente e reduzindo os custos de mão de obra, garantindo a segurança do pessoal no local

Tabela de materiais de peças

Não. Nome Materiais Quantidade.
PVC-C PVC-U
1 Suporte eletropneumático Material de liga 1
2 Caule PVC-C PVC-U 1
3 Corpo PVC-C PVC-U 2
4 Anel de vedação da sede 1 MPF EPDM 1
5 Assento de vedação PVC-C PVC-U 1
6 Assento de vedação O-ring 2 MPF EPDM 2
7 Assento de vedação O-ring 3 MPF EPDM 2
8 Selo Sten PTFE PTFE 2
9 Bola PVC-C PVC-U 1
10 prensa de boné PVC-C PVC-U 2
11 Encaixe de União Padrão Americano PVC-C PVC-U 2
12 CauleO-rings MPF EPDM 2
13 CauleConnectors Material de liga 1

Lista de dimensões

Especificação D(mm) D1(mm) L(mm) Z(mm) H(mm) Φ1(mm) L1XL1(mm) L2(mm) n-Φ1(mm)
1/2"(15) 50 21.34 110 22.5 87.8 Φ50 11x11 13 4-Φ6,5
3/4"(20) 58 26.67 126 25.5 97.5 Φ50 11x11 13 4-Φ6,5
1"(25) 70 33.4 140 29 106.6 Φ50 11x11 13 4-Φ6,5
1¼"(32) 85 42.16 160 32 123.5 Φ50 14x14 17 4-Φ6,5
1½"(40) 98 48.26 170 35 138.5 Φ50 14x14 17 4-Φ6,5
2"(50) 124 60.32 190 38.5 163.5 Φ50 14x14 17 4-Φ6,5
2½"(65) 135 73.02 230 45 191 Φ70 17x17 21 4-Φ9
3"(80) 158 88.9 280 48 222.5 Φ70 17x17 21 4-Φ9
4"(100) 192 114.3 340 57.5 261.5 Φ70 Φ102 22x22 21 4-Φ9 4-Φ11
