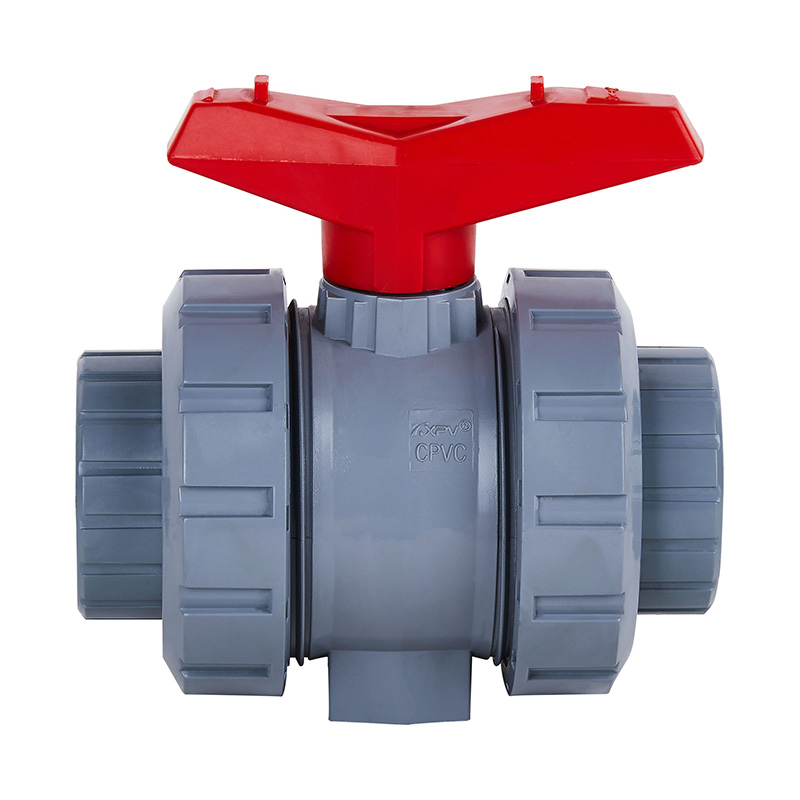

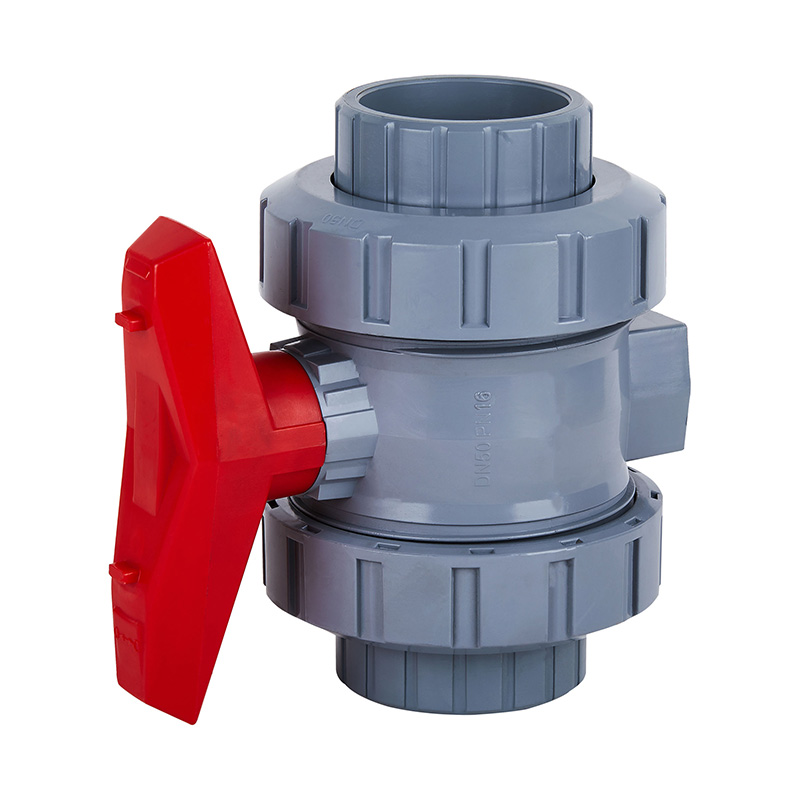

Padrão da válvula de esfera DN15-100 GB do soquete de PVC-C Q61F-10V

Personalizado DN15 DN80 DN100 temperatura média PVC-C verdadeira válvula de esfera de dupla união manual de temperatura média DN15-100 1.0-1.6Mpa válvula de plástico industrial
Modelo: Q61F-10V, Q11F-10V
Aplicação: Geral
Material: Plástico
Pressão: Baixa
Potência de pressão: Manual
Mídia: Ácidos
Tamanho da porta: DN15-100, 1/2"-4" (20mm-110mm)
Estrutura: Bola
Nome do produto: Válvula de esfera de união de soquete
Material do corpo: PVC-C
Conexão: União
Classe de pressão: 1,0Mpa (10bar)
Embalagem: Caixa de papelão padrão
Padrão de projeto: ISO STD
Material de vedação: vedação PTFE
Prazo de entrega: 7 dias
Quantidade mínima: 1 peça

Características estruturais do produto

1. A sede de PTFE da válvula de esfera de união dupla pode ser ajustada firmemente.
2. Os anéis de vedação duplos fornecem proteção dupla contra vazamentos.
3. Aparência requintada, superfície lisa, processamento fino, design de fluxo total.

Lista de limites de temperatura do aplicativo

Materiais Temperatura média℃ Materiais Temperatura média℃
PVC-C -20℃~95℃ PVC-U -5℃~45℃
FRPP -20℃~120℃ HPP -20℃~ 110℃
PVDF 40℃~ 150℃

Tabela de materiais de peças

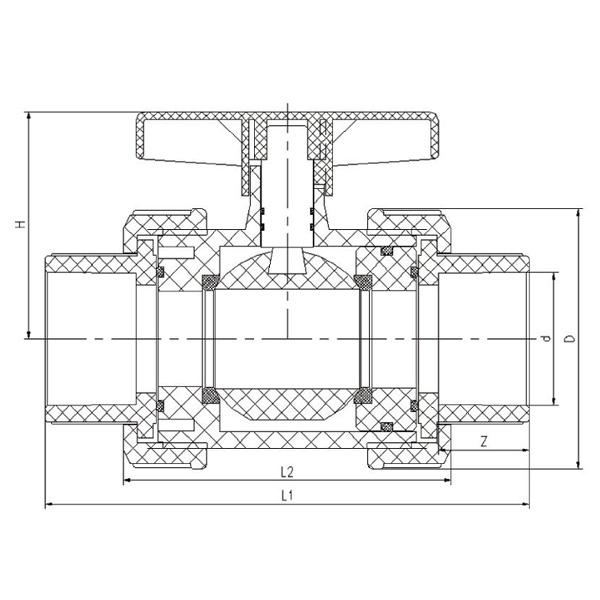

Desenho detalhado do conjunto da válvula esférica de soquete

Não. Nome Materiais
1 Alça Material de liga
2 Anel de vedação EPDM,FPM
3 Caule FRPP,PVDF,PVC-U,PVC-C,PPH
4 Bola FRPP,PVDF,PVC-U,PVC-C,PPH
5 Anel de vedação EPDM,FPM
6 Junção de soquete FRPP,PVDF,PVC-U,PVC-C,PPH
7 Porca de retenção FRPP,PVDF,PVC-U,PVC-C,PPH
8 Assento de vedação FRPP,PVDF,PVC-U,PVC-C,PPH
9 Bola selada PTFE
10 Corpo FRPP,PVDF,PVC-U,PVC-C,PPH
11 Anel de vedação EPDM,FPM
12 Anel de vedação EPDM,FPM

Lista de dimensões

DN D d L1 L2 Z H
15 48 20 105 80 17.5 42
20 60 25 127 92.5 23 52
25 72 32 144.5 107 26.5 61.5
32 82.5 40 171.5 114 36 80
40 100.5 50 183.5 128.5 34.5 87.5
50 112 63 201.5 146.5 38 95
65 133 75 232.5 159.5 44.5 113.5
80 154 90 284 190 53 130
100 172 110 340 230 65.5 153.5
