Tipo padrão da flange de PVC-C G41F-10V válvula de diafragma DN15-300 GB

Tipo padrão da flange de PVC-C G41F-10V válvula de diafragma DN15-300 GB

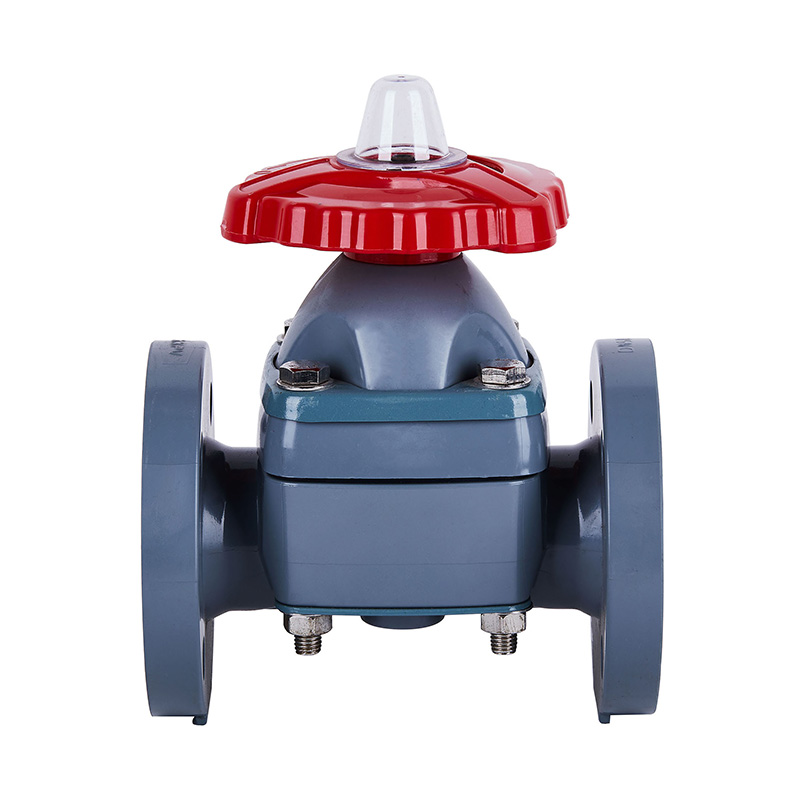

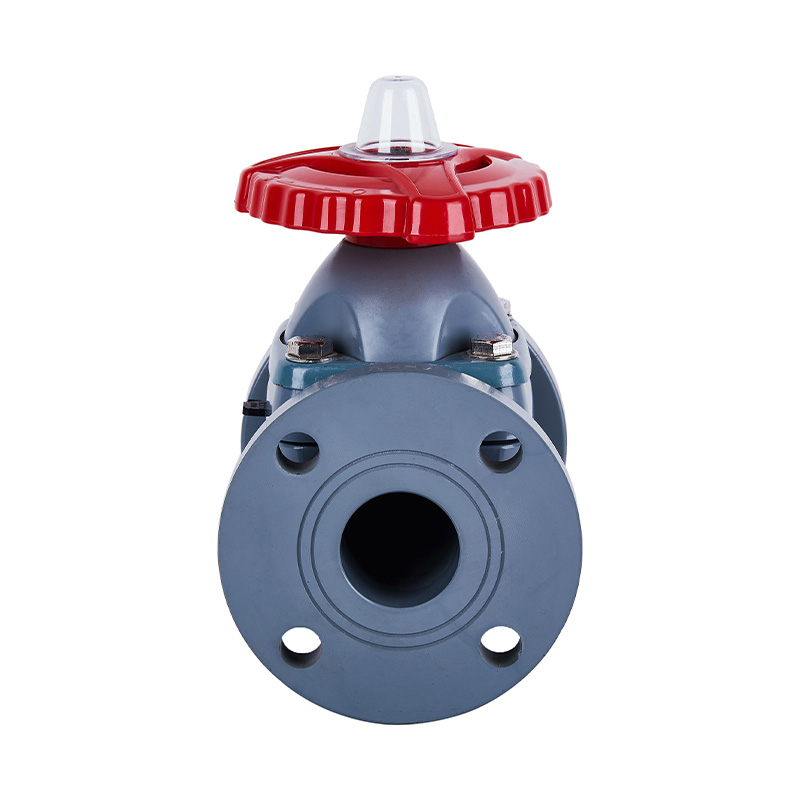

Válvula de diafragma de plástico flangeada manual de alta temperatura super durável com novo design PVC-C para fluidos ácidos e abastecimento de água
Nome do produto: Válvula de diafragma PVC-C
Cor: Cinza
Tamanhos: DN15-DN300
Número do modelo: G41F-10V
Aplicação: Geral
Material: Plástico
Temperatura da mídia: alta temperatura, temperatura média
Pressão: Pressão Média
Potência: Manual
Mídia: Ácido
Tamanhos de porta: DN15-DN300
Estrutura: Diafragma
Conexão: Flange
Certificação: ISO9001
Classe de pressão: 1,0Mpa (10bar)
Tipo de válvula: 1 via
Selo: EPDM F46
Prazo de entrega: 7 dias
Quantidade mínima: 1 peça

Contate-nos
PRÉV：Tipo padrão da flange de PVDF G41F-10F da válvula de diafragma DN15-300 GB
PRÓXIMO：Tipo padrão da flange da válvula de diafragma DN15-300 GB de PPH G41F-10S
Características estruturais do produto
1. O diafragma de vedação é feito de F46 ou PFA, o número de dobras é ≥120.000 vezes e a resistência à corrosão é equivalente a F4.
2. Adotando a estrutura de elevação do parafuso, a força de abertura e fechamento é enorme e a estabilidade é boa.

euista de limites de temperatura do aplicativo

Materiais Temperatura média℃ Materiais Temperatura média℃
PVC-C -20℃~95℃ PVC-U -5℃~ 45℃
FRPP -20℃~120℃ HPP -20℃~ 110℃
PVDF 40℃~ 150℃

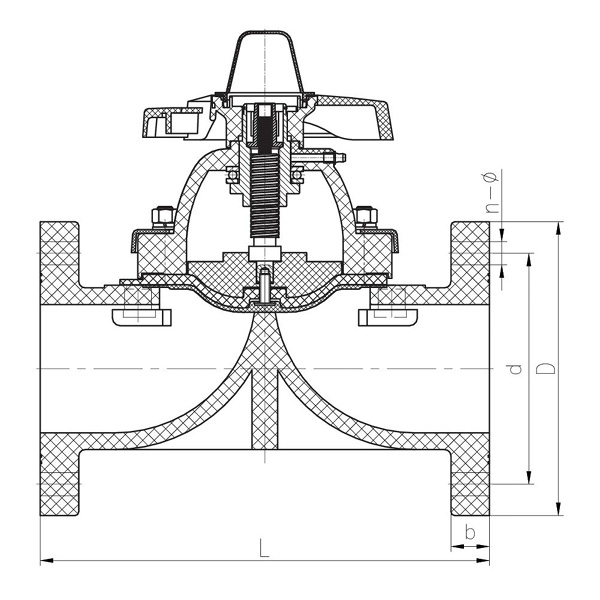

Desenho detalhado do conjunto da válvula de diafragma
Não. Nome Materiais
1 Limite de cobertura COMO
2 Garanhão Aço, aço inoxidável
3 Porca de retenção FRPP
4 Arruela FRPP
5 Roda Material de liga
6 Placa Aço, aço inoxidável
7 Garanhão de duas cabeças e Porca Aço, aço inoxidável
8 Boné FRPP,PVDF,PVCC,PVC-U,PPH
9 Jugo Porca Aço, cobre Ht300 Aço
10 Caule Aço, aço inoxidável
11 Placa de válvula ferro fundido、FRPP,PVDF,PVC-U,PVC-C,PPH、
Aço, aço inoxidável、C.1.FRP
12 Flim EPDM,FPM
13 Diafragma F46.PFA.PTFE
14 Corpo FRPP,PVDF,PVCC,PVC-U,PPH
15 Placa Aço, aço inoxidável

Lista de pressão de trabalho e temperatura de trabalho

Calibre/MPa/℃

FRPP

PVDF

PVC-U

PVC-C

14-40

41-60

61-100

40-60

61-90

91-140

20-40

41-60

61-80

0-40

41-60

61-90

15(1/2")

0.8

0.8

0.7

1

0.9

0.7

0.8

0.8

0.7

0.7

0.7

0.6

20(3/4")

0.8

0.8

0.7

1

0.9

0.7

0.8

0.8

0.7

0.7

0.7

0.6

25(1")

0.8

0.8

0.7

1

0.9

0.7

0.8

0.8

0.7

0.7

0.7

0.6

32(11/4")

0.7

0.7

0.6

1

0.9

0.7

0.7

0.7

0.6

0.7

0.7

0.6

40(11/2")

0.7

0.7

0.6

0.8

0.7

0.5

0.7

0.7

0.6

0.7

0.7

0.5

50(2")

0.7

0.7

0.6

0.8

0.6

0.5

0.7

0.7

0.6

0.7

0.7

0.5

65(21/2")

0.7

0.7

0.6

0.8

0.5

0.4

0.7

0.7

0.6

0.7

0.7

0.5

80(3")

0.7

0.7

0.6

0.7

0.5

0.4

0.7

0.7

0.6

0.7

0.7

0.5

100(4")

0.7

0.7

0.6

0.6

0.5

0.4

0.7

0.7

0.6

0.7

0.6

0.5

125(5")

0.5

0.5

0.4

0.5

0.4

0.3

0.5

0.5

0.4

0.5

0.5

0.4

150(6")

0.5

0.5

0.4

0.5

0.3

0.2

0.5

0.5

0.4

0.5

0.4

0.3

200(8")

0.3

0.3

0.2

0.4

0.25

0.2

0.3

0.3

0.2

0.3

0.3

0.25

250 (10")

0.3

0.3

0.2

0.4

0.25

0.2

0.3

0.3

0.2

0.3

0.3

0.2

Lista de dimensões

DN(mm) D d L b n-Φ
GB JIS ANSI GB JIS ANSI GB JIS ANSI GB JIS ANSI GB JIS ANSI
15(1/2") 95 95 95 65 70 60.3 125 125 125 14 18 14 4-Φ14 4-Φ15 4-Φ16
20(3/4") 100 100 100 75 75 69.9 135 120 135 18 18 18 4-Φ14 4-Φ15 4-Φ16
25(1") 115 125 115 85 90 79.4 145 130 130 18 18 18 4-Φ14 4-Φ19 4-Φ16
32(11/4") 135 135 135 100 100 88.9 160 160 160 18 20 18 4-Φ18 4-Φ19 4-Φ16
40(11/2") 145 140 145 110 105 98.4 180 180 180 20 20 20 4-Φ18 4-Φ19 4-Φ16
50(2") 160 155 160 125 120 120.7 210 210 210 22 22 22 4-Φ18 4-Φ19 4-Φ18
65(21/2") 180 175 180 145 140 139.7 250 250 250 24 22 24 4-Φ18 4-Φ19 4-Φ18
80(3") 195 185 195 160 150 152.4 300 280 300 24 22 24 8-Φ19,5 8-Φ19 4-Φ18
100(4") 229 210 229 180 175 190.5 350 340 350 28 24 28 8-Φ19X21 8-Φ19 8-Φ18
125(5") 245 210 210 215.9 400 30 8-Φ18 8-Φ23 8-Φ22
150(6") 280 240 240 241.3 455 30 8-Φ23X27 8-Φ23X27 8-Φ23X27
200(8") 335 295 290 298.5 570 40 8-Φ22,5 12-Φ23 8-Φ22
250(10") 390 350 355 362 680 38 12-Φ23 12-Φ25 12-Φ26
300(12") 445 400 400 680 38 12-Φ23 16-Φ25
