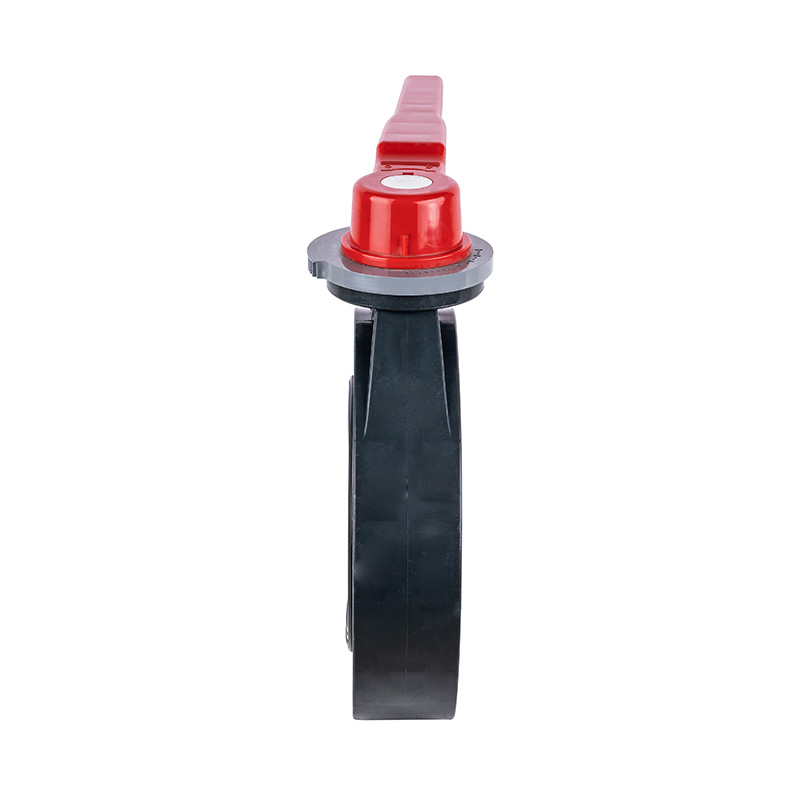

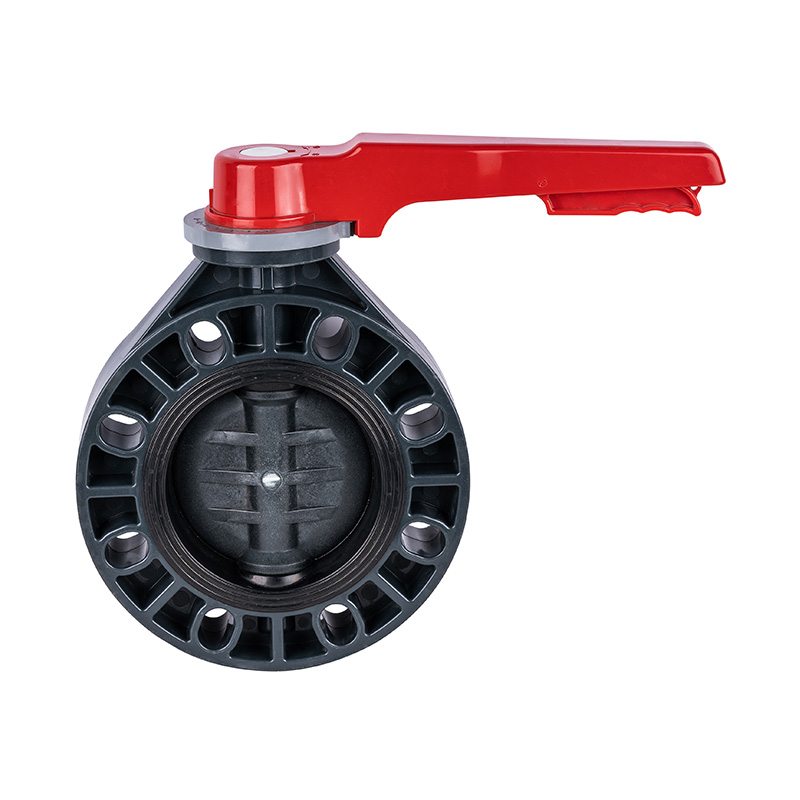

Padrão da válvula borboleta DN15-200 GB do punho de PVC-U D71X-10U

Nova chegada PVC-U alavanca manual válvula borboleta DN15-200 industrial macio selado centro de vedação válvula plástico
Número do modelo: DN15-200
Modo de condução: manual
Formulário de Conexão: Wafer
Estrutura: Vedação Central
Forma de selo: selado à força
Haste da válvula: comum
Classe de pressão: 1,0Mpa (10bar)
Temperatura de trabalho: -5~45℃
Material da superfície de vedação: selado macio
Aplicação: Uso Industrial, Uso Industrial de Água
Haste: Aço, Aço Inoxidável
Marca registrada: KXPV
Especificação: DN15-200
Origem: Ningbo, Zhejiang

Características estruturais do produto
1. A válvula é pequena e leve, fácil de desmontar e reparar e pode ser instalada em qualquer posição.
2. A estrutura é simples e compacta, o torque operacional é pequeno e a rotação de 90° é aberta rapidamente.
3. As características do fluxo tendem a ser retas e o desempenho do ajuste é bom.
Lista de limites de temperatura do aplicativo

Materiais Temperatura média℃ Materiais Temperatura média℃
PVC-C -20℃~95℃ PVC-U -5℃~ 45℃
FRPP -20℃~120℃ HPP -20℃~ 110℃
PVDF 40℃~ 150℃

Tabela de materiais de peças

Não.

Nome

Materiais

1

Lidar com cabeça

Materiais de liga

2

Porca hexagonal

Aço, aço inoxidável

3

Alça

Materiais de liga

4

Caule

Aço, aço inoxidável

5

Primavera

Aço

6

Ajuste a placa de posicionamento

Materiais de liga

7

Fixar

Aço

8

Haste de localização

Materiais de liga

9

Corpo

FRPP,PVDF,PVC-C,PVC-U,PPH

10

Borracha de vedação

EPDM,FPM

11

Discoo

FRPP,PVDF,PVC-C,PVC-U,PPH

Desenho detalhado do conjunto da válvula borboleta

Tabela de materiais de peças

NÃO.

Nome das peças

Material

Quantidade.

1

Alça

Material de liga

1

2

Haste de localização

Material de liga

1

3

Placa de posicionamento

Material de liga

1

4

Copo de nozes

FRPP

4

5

Corpo

FRPP,PVDF,PVC-C,PVC-U,PPH

1

6

Disc

FRPP,PVDF,PVC-C,PVC-U,PPH

1

7

Borracha de vedação

EPDM, FPM

1

8

Caule

Aço, aço inoxidável

1

9

Fixar

Material de liga

1

Lista de dimensões

DN(mm) D1 D2 D3 T n- Φ
GB JIS ANSI GB JIS ANSI
40 148 110 105 98.4 45 39 4-Φ19X25 4-Φ19X25 4-Φ19X25
50 162 125 120 120.7 50 40 4-Φ19X26,5 4-Φ19X26,5 4-Φ19X26,5
65 180 145 140 139.7 64 42 4-Φ19X26,5 4-Φ19X26,5 4-Φ19X26,5
80 198 160 150 152.4 77 42 8-Φ19X25 8-Φ19X24 4-Φ19X20
100 225 180 175 190.5 96 52 8-Φ18X32 8-Φ19X32 8-Φ19X32
125 255 210 210 215.9 120 61 8-Φ23X33 8-Φ23X33 8-Φ23X33
150 285 240 240 241.3 145 71 8-Φ23X34 8-Φ23X34 8-Φ23X34
200 340 295 290 298.5 196.5 81 8-Φ23X33,5 12-Φ23×27 8-Φ23x33,5
