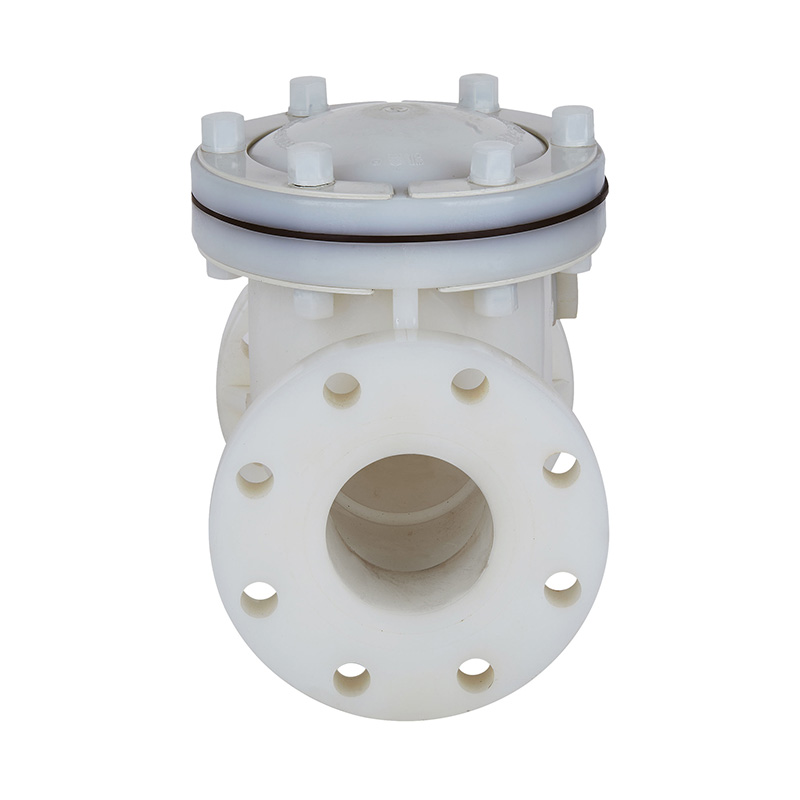

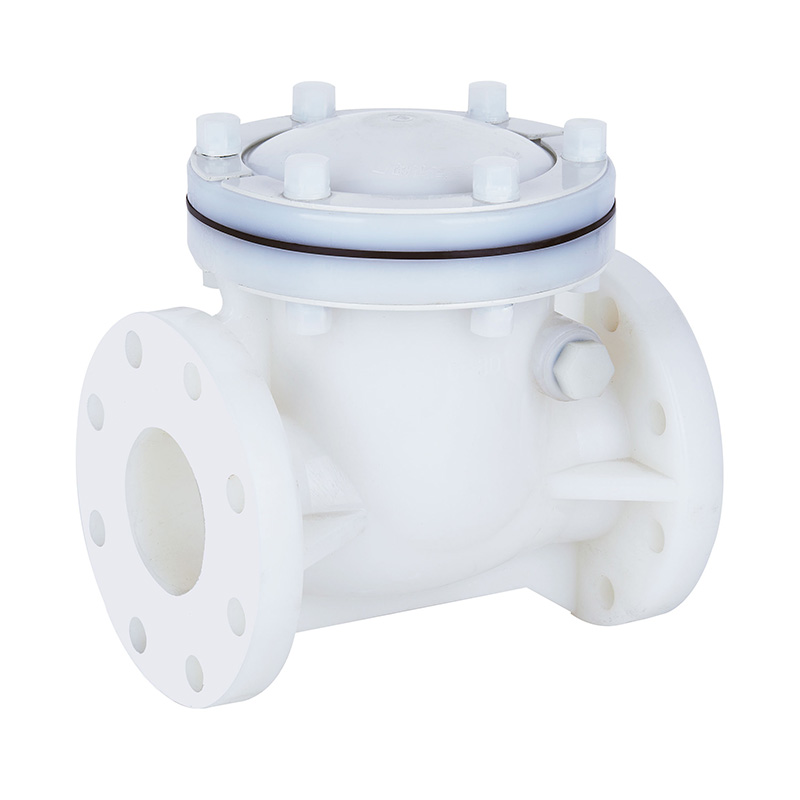

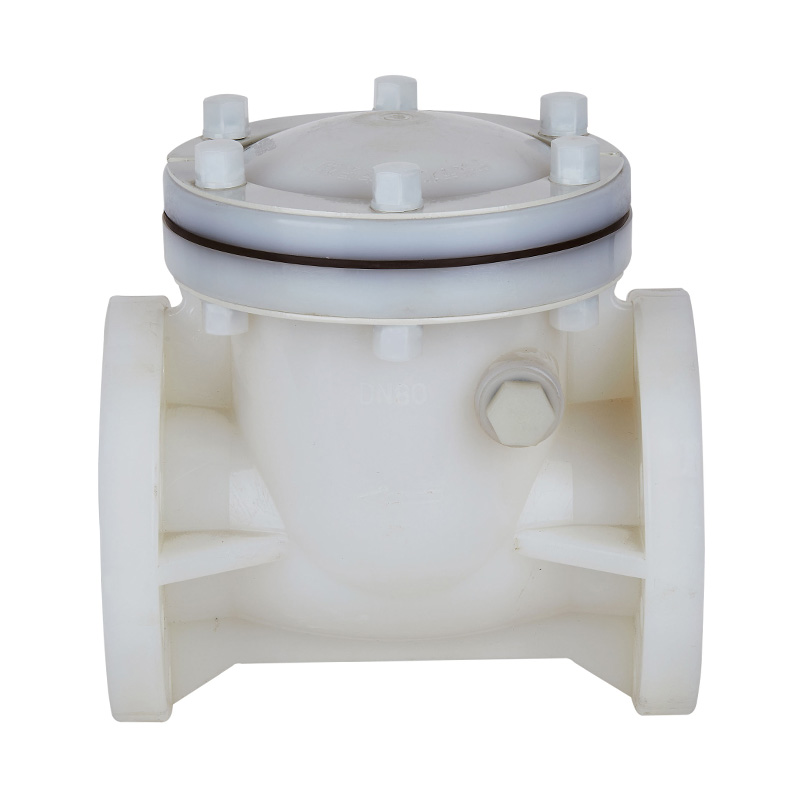

Tipo padrão do balanço de PVDF H44F-10F da válvula de verificação DN15-300 GB

Válvula de retenção plástica industrial e sanitária da válvula de retenção DN15-DN300 do balanço da bolacha de PVDF
Tipo: válvulas de retenção de plástico
Origem: China
Marca: KXPV
Número do modelo: H44F-10F
Aplicação: Geral
Temperatura da mídia: temperatura média, temperatura normal
Potência: Manual
Mídia: Ácido
Tamanho da porta: DN15-DN300
Estrutura: Verifique
Nome do produto: Válvula de retenção wafer
Cor: Branco
Embalagem: Caixa de papelão
Prazo de entrega: 7 dias
Quantidade mínima: 1 peça

Classe de pressão: 1,0Mpa(10bar)

Características estruturais do produto

1.Para evitar o fenômeno de contracorrente líquida para proteger o equipamento da bomba.
2.Por ser uma válvula de retenção cantilever, há menos resistência ao fluxo.
3.Usando todos os materiais plásticos, oferece excelente resistência a fluidos corrosivos, como ácidos e álcalis.
4.Não apenas remova o corpo da válvula da tubulação, mas também abra a tampa para inspeção e manutenção interna.

euista de limites de temperatura do aplicativo

Materiais Temperatura média℃ Materiais Temperatura média℃
PVC-C -20℃~95℃ PVC-U -5℃~45℃
FRPP -20℃~120℃ HPP -20℃~ 110℃
PVDF 40℃~ 150℃

Tabela de materiais de peças

Não.

Nome

Materiais

1

Porca de capa

FRPP

2

Boné

FRPP,PVDF,PVC-C,PVC-U,PPH

3

Balancim

FRPP,PVDF,PVC-C,PVC-U,PPH

4

Limite

FRPP,PVDF,PVC-C,PVC-U,PPH

5

Anel de vedação

EPDM,FPM

6

Porca de vedação

FRPP,PVDF,PVC-C,PVC-U,PPH

7

Biela

FRPP,PVDF,PVC-C,PVC-U,PPH

8

Corpo

FRPP,PVDF,PVC-C,PVC-U,PPH

9

Parafuso hexagonal

Aço, aço inoxidável

10

Anéis de vedação

EPDM,FPM

11

Parafuso hexagonal

FRPP,PVDF,PVC-C,PVC-U,PPH

12

Preenchimento de peça

Aço, aço inoxidável

13

Porca hexagonal

Aço, aço inoxidável

Desenho detalhado do conjunto da válvula de retenção tipo swing

Lista de dimensões

DN(mm) D d L b n-Φ
GB JIS ANSI GB JIS ANSI
15(1/2") 115 65 70 160 18 4-Φ14 4-Φ15
20(3/4") 115 75 75 69.9 160 18 4-Φ14 4-Φ15 4-Φ16
25(1") 115 85 90 79.4 160 18 4-Φ18 4-Φ19 4-Φ16
32(11/4") 145 100 100 170 20 4-Φ18 4-Φ19
40(11/2") 145 110 105 98.4 170 20 4-18 4-Φ19 4-Φ16
50(2") 160 125 120 120.7 200 21 4-Φ18 4-Φ19 4-Φ18
65(21/2") 180 145 140 139.7 245 25 4-Φ18 4-Φ19 4-Φ18
80(3") 195 160 150 152.4 265 26 8-Φ18 8-Φ19 4-Φ18
100(4") 230 180 175 190.5 300 26 8-Φ18 8-Φ19 8-Φ18
125(5") 250 210 210 215.9 350 30 8-Φ18 8-Φ23 8-Φ22
150(6") 280 240 240 241.3 400 30 8-Φ22 8-Φ23 8-Φ22
200(8") 340 295 290 298.5 500 30 8-P22 12-Φ23 8-Φ22
250(10") 390 350 355 362 575 38 12-Φ22 12-Φ25 12-Φ26
300(12") 445 400 400 575 38 12-p22 16-Φ25
