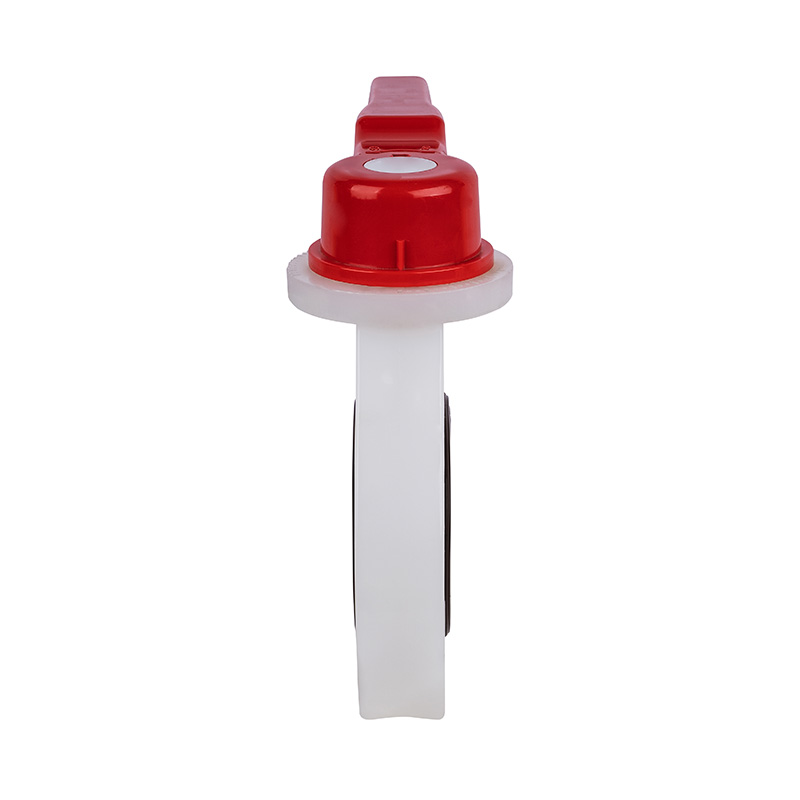

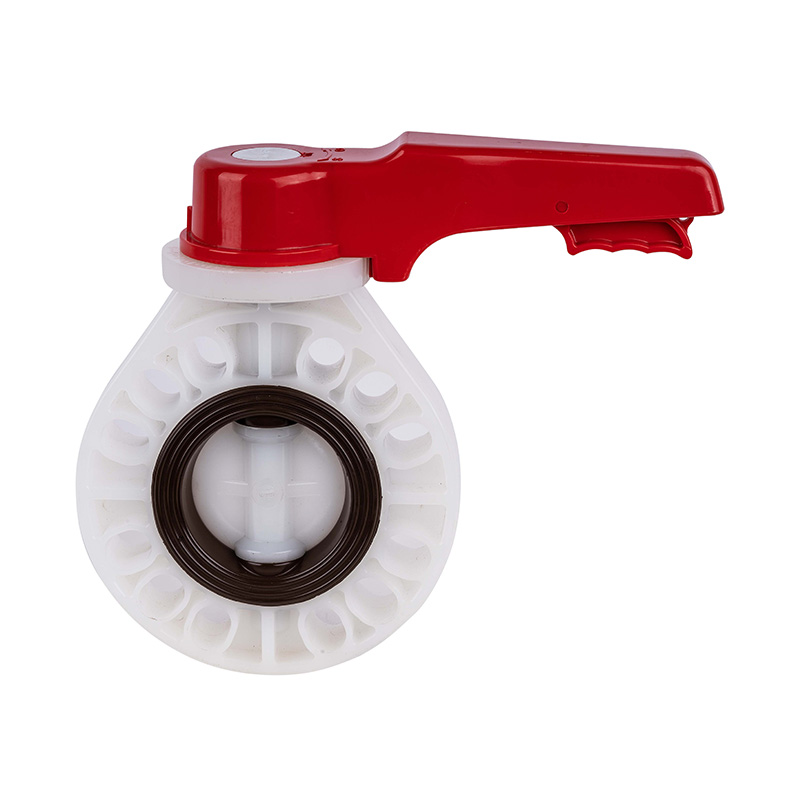

Tipo padrão da roda manual de PVDF D71X-10F da válvula de borboleta DN15-200 15A-200A JIS

Válvula borboleta com volante manual PVDF, manual, vedação central, vedação macia DN15-200, válvula de alavanca de plástico industrial e residencial, padrão JIS
Fonte de alimentação: manual
Tipo de conexão: Wafer
Estrutura: Selo Central
Tipo de vedação: vedação forçada
Haste: Padrão
Classe de pressão: 1,0Mpa (10bar)
Temperatura de trabalho: -40~150°C
Material da superfície de vedação: vedação macia
Aplicação: Uso Industrial, Uso da Indústria de Água
Material da haste: aço, aço inoxidável
Marca: KXPV
Especificação: DN15-200
Origem: Zhejiang, Ningbo

Características estruturais do produto
1.A válvula é compacta e leve, fácil de desmontar e manter e pode ser instalada em qualquer posição.
2.Estrutura simples e compacta com baixo torque operacional, permitindo rotação rápida de 90° para abertura rápida.
3.Características de fluxo linear com excelente desempenho de regulação
euista de limites de temperatura do aplicativo

Materiais Temperatura média℃ Materiais Temperatura média℃
PVC-C -20℃~95℃ PVC-U -5℃~45℃
FRPP -20℃~120℃ HPP -20℃~ 110℃
PVDF 40℃~ 150℃

Tabela de materiais de peças

Não.

Nome

Materiais

1

Lidar com cabeça

Materiais de liga

2

Porca hexagonal

Aço, aço inoxidável

3

Alça

Materiais de liga

4

Caule

Aço, aço inoxidável

5

Primavera

Aço

6

Ajuste a placa de posicionamento

Materiais de liga

7

Fixar

Aço

8

Haste de localização

Materiais de liga

9

Corpo

FRPP,PVDF,PVC-C,PVC-U,PPH

10

Borracha de vedação

EPDM,FPM

11

Discoo

FRPP,PVDF,PVC-C,PVC-U,PPH

Desenho detalhado do conjunto da válvula borboleta

Tabela de materiais de peças

NÃO.

Nome das peças

Material

Quantidade.

1

Alça

Material de liga

1

2

Haste de localização

Material de liga

1

3

Placa de posicionamento

Material de liga

1

4

Copo de nozes

FRPP

4

5

Corpo

FRPP,PVDF,PVC-C,PVC-U,PPH

1

6

Disc

FRPP,PVDF,PVC-C,PVC-U,PPH

1

7

Borracha de vedação

EPDM, FPM

1

8

Caule

Aço, aço inoxidável

1

9

Fixar

Aço

1

Lista de dimensões

DN (mm) D1 D2 D3 L n-ø
GB JIS ANSI GB JIS ANSI
32(1 1/4") 140 100 100 3.45 35 35 4-ø17X25 4-ø17X25 4-ø17X25
40(1 1/2") 148 110 105 3.88 41.5 39 4-ø19X25 4-ø19X25 4-ø19X25
50(2") 162 125 120 4.74 50 40 4-ø19X26,5 4-ø19X26,5 4-ø19X26,5
65(2 1/2") 180 145 140 5.49 64 42 4-ø19X26,5 4-ø19X26,5 4-ø19X26,5
80(3") 198 160 150 6 77 42 8-ø19X25 8-ø19X24 4-ø19X25
100(4")) 225 180 175 7.5 96 52 8-ø19X32 8-ø19X32 8-ø19X32
125(5") 255 210 210 8.5 120 61 8-ø23X33 8-ø23X33 8-ø23X33
150(6") 285 240 240 9.51 145 71 8-ø23X34 8-ø23X34 8-ø22X34
200(8") 340 295 290 11.75 196.5 81 8-ø23X33,5 12-ø23X27 8-ø23X33,5
