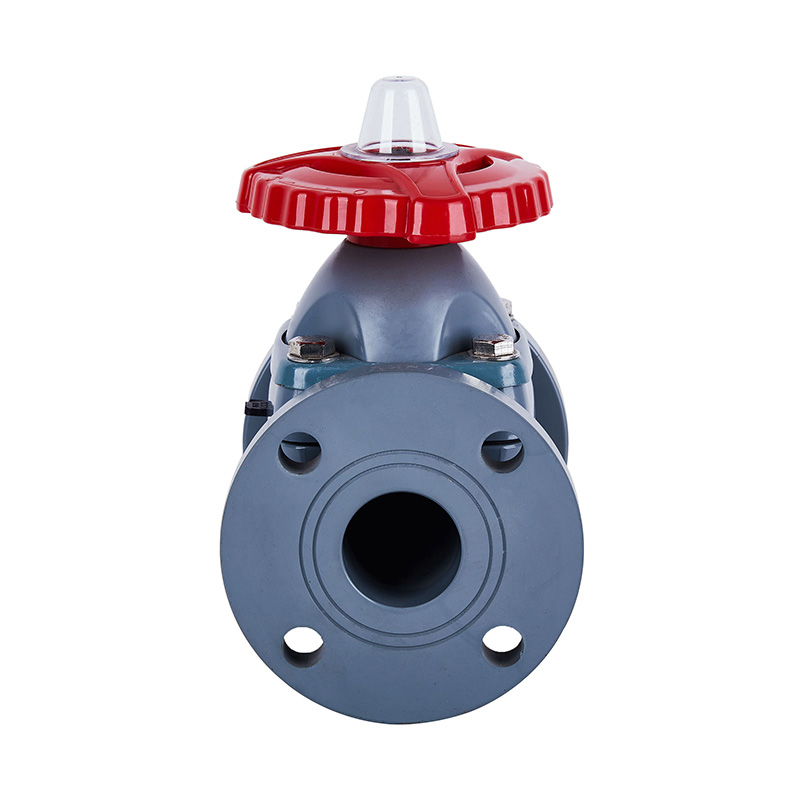

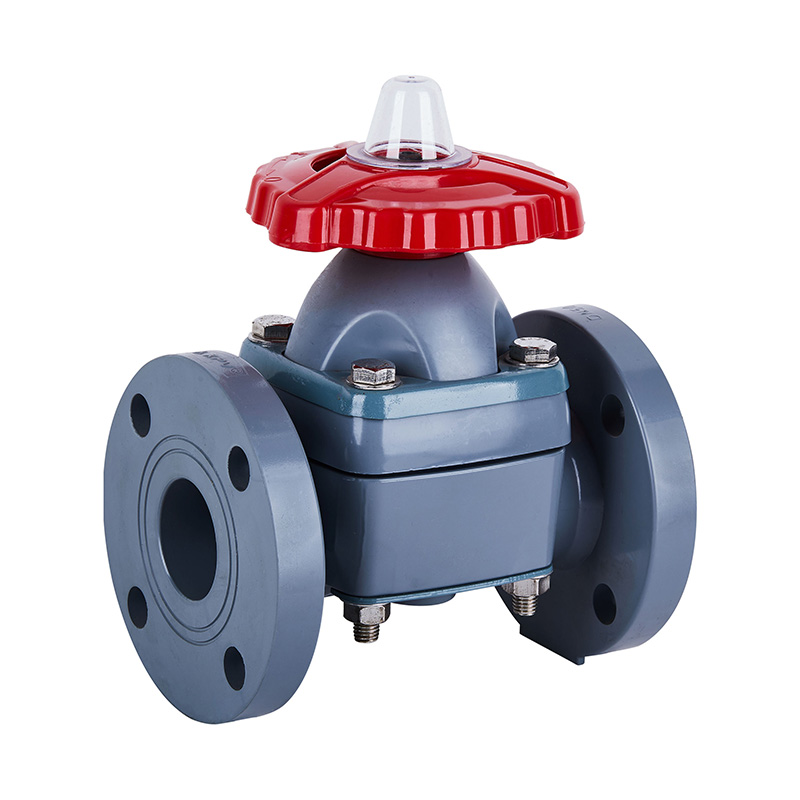

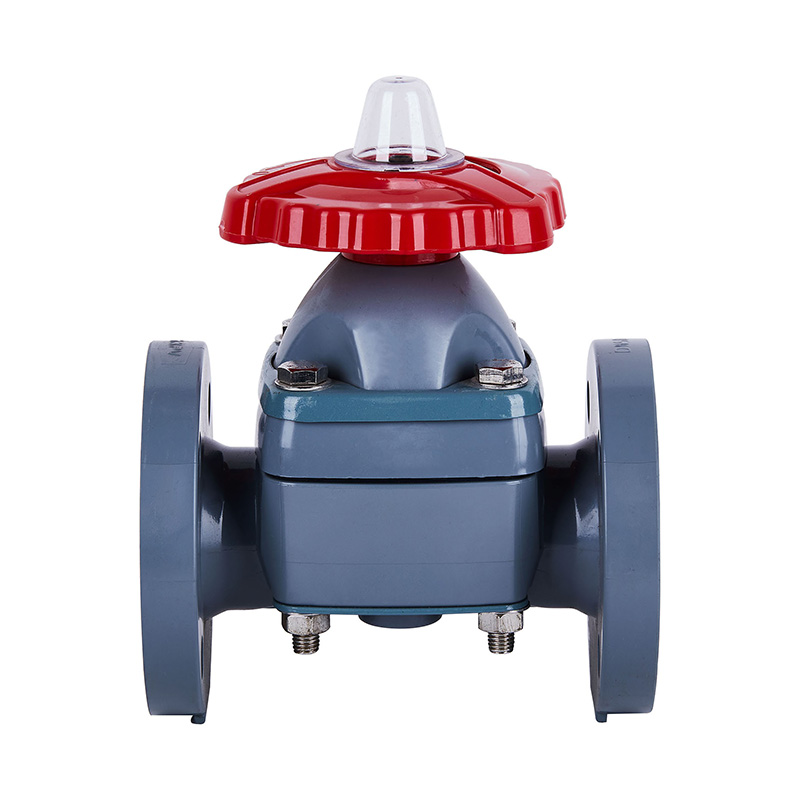

Válvula de diafragma tipo flange CPVC DN15-300

Válvula de diafragma tipo flange CPVC DN15-300

Válvula de diafragma de plástico com flange CPVC, super durável, manual de alta temperatura, novo design, para fluido ácido e abastecimento de água


Nome do produto: válvula de diafragma CPVC

Cor: Cinza

Tamanho:DN15-DN250

Número do modelo: G41F-10V

Aplicação: Geral

Material: Plástico

Temperatura da mídia: alta temperatura, temperatura média

Pressão: Pressão Média

Potência:Manual

Mídia: Ácido

Tamanho da porta:DN15-DN250

Estrutura: Diafragma

Conexão: extremidades do flange

Certificado: ISO9001

Médio: Ácido

Pressão de trabalho: 0-10bar

Tipo de válvula: 1 via

Selo: EPDM F46

Prazo de entrega: 7 dias

Quantidade mínima: 1 peça

0086 180 6712 3173 Contate-nos
PREV：Válvula de diafragma tipo flange PVDF DN15-300
NEXT：Válvula de diafragma tipo flange UPVC DN15-300
  • Descrição
  • Informações adicionais
  • Principais características estruturais

    1. O diafragma de vedação é feito de F46 ou PFA, o número de dobras é ≥120.000 vezes e a resistência à corrosão é equivalente a F4.

    2. Adotando a estrutura de elevação do parafuso, a força de abertura e fechamento é enorme e a estabilidade é boa.

    euista vinculada de temperatura do aplicativo

    Material Temperatura média°C Material Temperatura média°C
    CPVC -20℃~95℃ HPP -20℃~ 110℃
    UPVC -0℃~65℃ PVDF -40℃~ 150℃
    FRPP -14℃~90℃

    Desenho detalhado do conjunto da válvula de diafragma

    Não. Nome Material
    1 Limite de cobertura COMO
    2 Garanhão Aço, aço inoxidável.
    3 Porca de retenção FRPP
    4 Arruela FRPP
    5 Roda Material de liga
    6 Placa Aço, aço inoxidável
    7 Garanhão de duas cabeças e Porca Aço, aço inoxidável
    8 Boné FRPP,PVDF,UPVC,CPVC,PPH
    9 Jugo Porca Aço Ht300
    10 Tronco Aço, aço inoxidável
    11 Disco FRPP,PVDF,UPVC,CPVC,PPH、Aço、Aço Inoxidável、C.I.FRP
    12 Flim EPDM,FPM
    13 Diafragma F46.PFA
    14 Corpo FRPP、PVDF、UPVC、CPVC、PPH
    15 Placa Aço, aço inoxidável

    Lista de pressão e temperatura de trabalho

    Calibre/MPa/℃

    FRPP

    PVDF

    UPVC

    CPVC

    14-40

    41-60

    61-100

    40-60

    61-90

    91-140

    20-40

    41-60

    61-80

    0-40

    41-60

    61-90

    15(1/2")

    0.8

    0.8

    0.7

    1

    0.9

    0.7

    0.8

    0.8

    0.7

    0.7

    0.7

    0.6

    20(3/4")

    0.8

    0.8

    0.7

    1

    0.9

    0.7

    0.8

    0.8

    0.7

    0.7

    0.7

    0.6

    25(1")

    0.8

    0.8

    0.7

    1

    0.9

    0.7

    0.8

    0.8

    0.7

    0.7

    0.7

    0.6

    32(11/4")

    0.7

    0.7

    0.6

    1

    0.9

    0.7

    0.7

    0.7

    0.6

    0.7

    0.7

    0.6

    40(11/2")

    0.7

    0.7

    0.6

    0.8

    0.7

    0.5

    0.7

    0.7

    0.6

    0.7

    0.7

    0.5

    50(2")

    0.7

    0.7

    0.6

    0.8

    0.6

    0.5

    0.7

    0.7

    0.6

    0.7

    0.7

    0.5

    65(21/2")

    0.7

    0.7

    0.6

    0.8

    0.5

    0.4

    0.7

    0.7

    0.6

    0.7

    0.7

    0.5

    80(3")

    0.7

    0.7

    0.6

    0.7

    0.5

    0.4

    0.7

    0.7

    0.6

    0.7

    0.7

    0.5

    100(4")

    0.7

    0.7

    0.6

    0.6

    0.5

    0.4

    0.7

    0.7

    0.6

    0.7

    0.6

    0.5

    125(5")

    0.5

    0.5

    0.4

    0.5

    0.4

    0.3

    0.5

    0.5

    0.4

    0.5

    0.5

    0.4

    150(6")

    0.5

    0.5

    0.4

    0.5

    0.3

    0.2

    0.5

    0.5

    0.4

    0.5

    0.4

    0.3

    200(8")

    0.3

    0.3

    0.2

    0.4

    0.25

    0.2

    0.3

    0.3

    0.2

    0.3

    0.3

    0.25

    250 (10")

    0.3

    0.3

    0.2

    0.4

    0.25

    0.2

    0.3

    0.3

    0.2

    0.3

    0.3

    0.2

    Lista de dimensões

    DN (mm)

    D1

    D

    		L h

    n

    Φ

    GB

    JIS

    ANSI

    GB

    JIS

    ANSI

    GB

    JIS

    ANSI

    15(1/2")

    95

    65

    70

    2.38

    125

    14

    4

    4

    4

    14

    15

    16

    20 (3/4")

    105

    75

    75

    2.76

    135

    18

    4

    4

    4

    14

    15

    16

    25 (1")

    115

    85

    90

    3.13

    145

    18

    4

    4

    4

    14

    19

    16

    32 (11/4")

    135

    100

    100

    3.45

    160

    18

    4

    4

    4

    18

    19

    16

    40 (11/2")

    145

    110

    105

    3.88

    180

    20

    4

    4

    4

    18

    19

    16

    50 (2")

    160

    125

    120

    4.74

    210

    21

    4

    4

    4

    18

    19

    19

    65 (21/2")

    180

    145

    140

    5.49

    250

    22

    4

    4

    4

    18

    19

    19

    80 (3")

    195

    160

    150

    6

    300

    24

    8

    8

    4

    18

    19

    19

    100 (4")

    215

    180

    175

    7.5

    350

    26

    8

    8

    8

    18

    19

    19

    125 (5")

    245

    210

    210

    8.5

    400

    30

    8

    8

    8

    18

    23

    22

    150 (6")

    280

    240

    240

    9.51

    455

    30

    8

    8

    8

    22

    23

    22

    200 (8")

    335

    295

    290

    11.75

    570

    35

    8

    12

    8

    22

    23

    22

    250 (10")

    390

    350

    355

    14.25

    680

    38

    12

    12

    12

    22

    25

    25

    300 (12")

    445

    400

    400

    17

    680

    38

    12

    16

    12

    22

    25

    25

Visão geral do relógio
Válvula de diafragma tipo flange CPVC DN15-300

Levando seu sonho ao mundo Qualidade é vida

Somos uma empresa líder neste campo, oferecemos soluções específicas para todos os nossos clientes
Uma válvula de diafragma é um tipo de válvula que usa um diafragma flexível para separar a passagem do fluxo do mecanismo operacional da válvula. O diafragma, normalmente feito de borracha ou outro material flexível, é conectado a uma haste que passa pelo corpo da válvula. Quando a haste é movida para cima ou para baixo, ela comprime ou descomprime o diafragma, que por sua vez abre ou fecha a passagem do fluxo.
As válvulas de diafragma são frequentemente utilizadas em aplicações onde há necessidade de isolar a passagem do fluxo do mecanismo operacional da válvula para evitar contaminação ou vazamento. Eles são amplamente utilizados nas indústrias química, farmacêutica, alimentícia e de bebidas. Além disso, é amplamente utilizado em salas limpas, aplicações sanitárias e estéreis. Também podem ser utilizados em aplicações onde o fluido controlado é abrasivo ou corrosivo, pois o diafragma pode ser feito de materiais resistentes a essas condições.
As válvulas de diafragma são projetadas para proporcionar longa vida útil e baixo custo de propriedade. Uma ampla gama de testes de materiais, conexões e classificações de vazão está disponível. As válvulas de diafragma oferecem um excelente compromisso entre confiabilidade, custo e desempenho.
