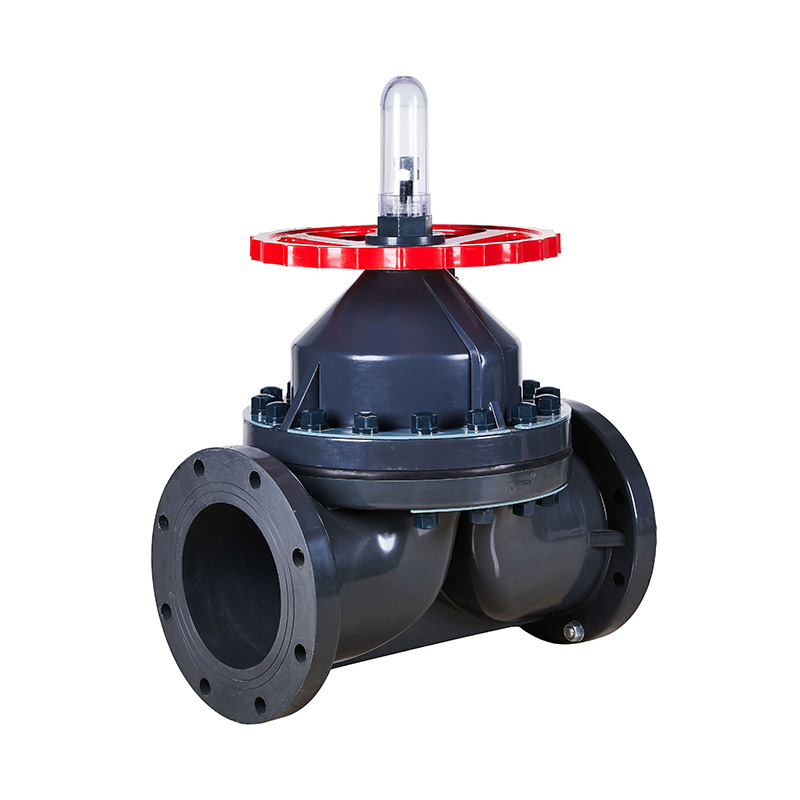

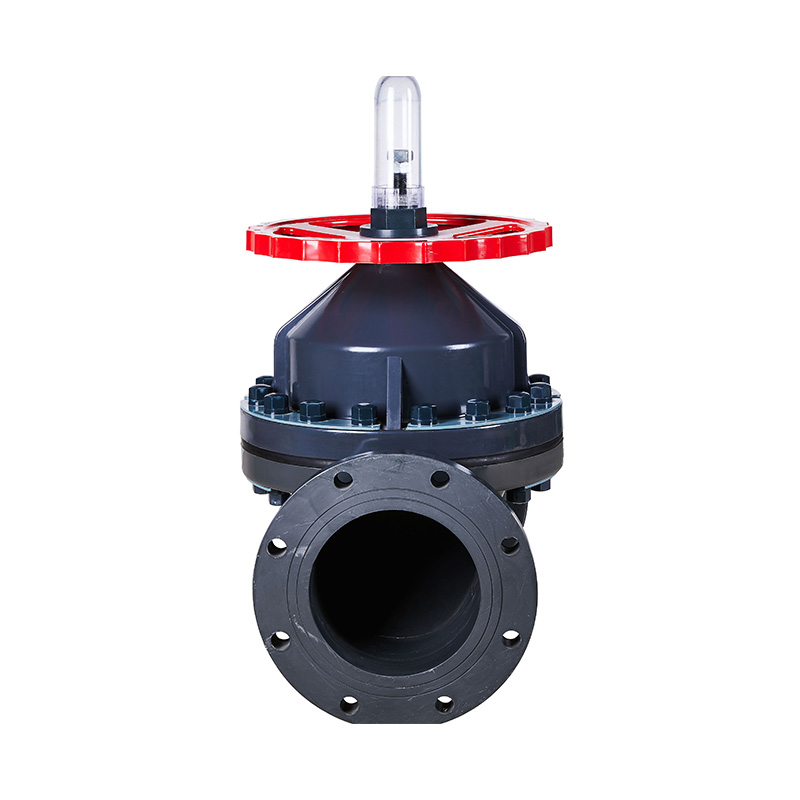

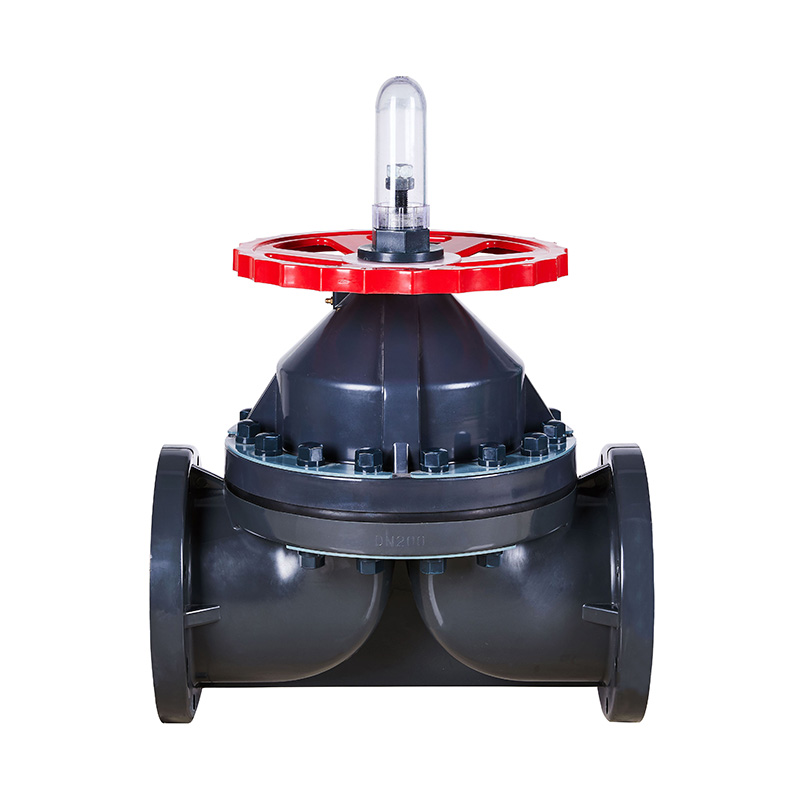

Válvula de diafragma flangeada tipo B de PVC-U G41F-10U DN15-100 1/2"-4" padrão ANSI

Venda quente direto da fábrica DN15 – DN300 Nova válvula de diafragma flangeada de PVC-U de alta temperatura para plantas químicas, design mais recente, padrão ANSI
Aplicação: Geral
Temperatura Média: Alta, Média
Fonte de alimentação: manual
Médio: Ácido
Tamanho da porta: DN15–DN300
Estrutura: Diafragma
Nome do produto: Válvula de diafragma PVC-U
Conexão: extremidade flangeada
Certificado: ISO9001
Classe de pressão: 1,0Mpa (10bar)
Tipo de válvula: 1 via
Vedação: EPDM F46
Prazo de entrega: 7 dias
Quantidade mínima de pedido: 1 peça

Características estruturais do produto
1. O diafragma de vedação é feito de F46 ou PFA, com resistência à flexão de ≥120.000 ciclos e resistência à corrosão equivalente a F4.
2.A válvula adota uma estrutura de levantamento de parafuso, apresentando baixo torque operacional e excelente estabilidade.

euista de limites de temperatura do aplicativo

Materiais Temperatura média℃ Materiais Temperatura média℃
PVC-C -20℃~95℃ PVC-U -5℃~45℃
FRPP -20℃~120℃ HPP -20℃~ 110℃
PVDF 40℃~ 150℃
Tabela de materiais de peças
Não. Nome Materiais Quantidade.
1 Limite de cobertura COMO 1
2 Porca Limite StellSteel 1
3 Anel de retenção 65 minutos 1
4 Roda Material de liga 1
5 Noz Cobre 1
6 Caule Cobre 1
7 Disco PVDF 1
8 Boné PVC-C,PVC-U,PVDF,PPH,FRPP 1
9 Placa Q345/Stell 1
10 Flim EPDM 1
11 Diafragma F46/PFA/PTFE 1
12 Corpo PVC-C,PVC-U,PVDF,PPH,FRPP,PTFE 1

Lista de dimensões

Especificação d
(mm)
D
(mm)
L
(mm)
b
(mm)
n-Ф
(mm)
1/2"(15) 60 95 125 14 4-Φ16
3/4"(20) 70 105 135 18 4-Φ16
1"(25) 79 115 145 18 4-Φ16
1¼"(32) 89 135 160 18 4-Φ16
1½"(40) 98 145 180 20 4-Φ16
2"(50) 121 160 210 23 4-Φ19
2½"(65) 140 180 250 24 4-Φ19
3"(80) 152 195 300 28 8-Φ19
4"(100) 191 229 350 29 8-Φ19
