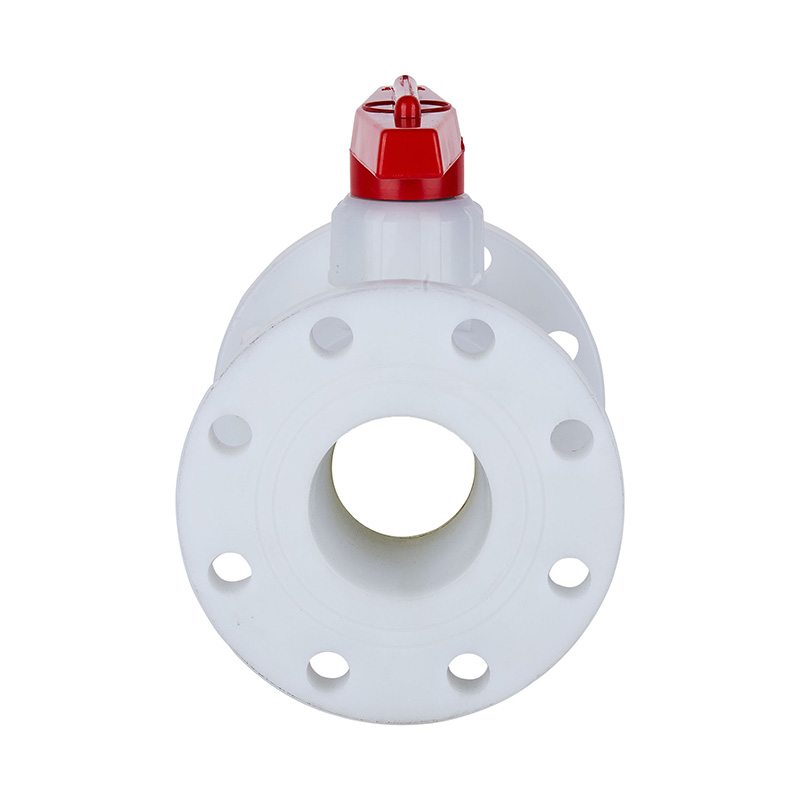

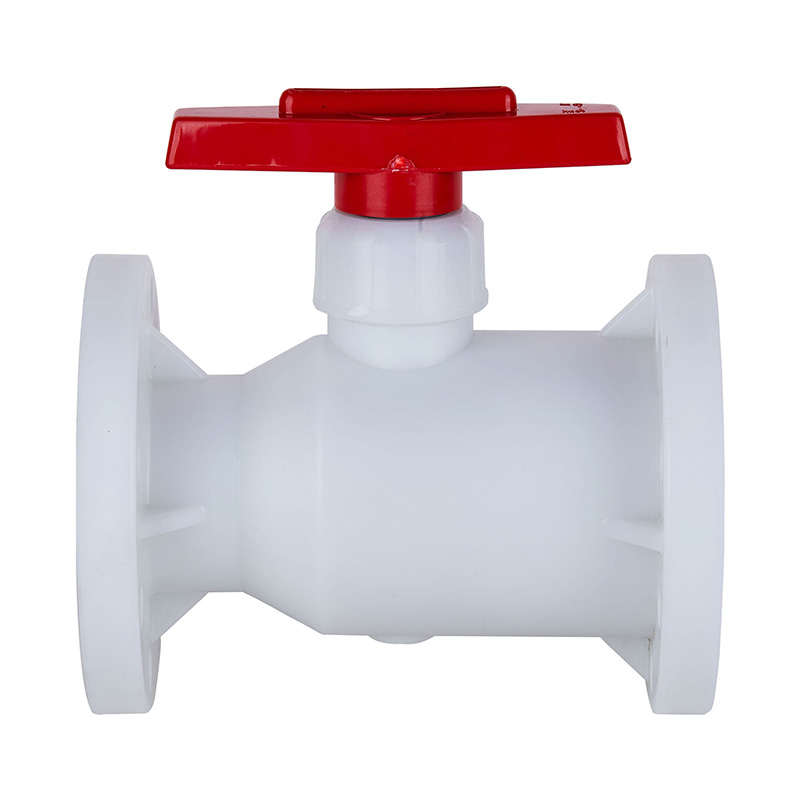

Válvula de esfera flangeada FRPP DN15-300

Válvula de esfera flangeada FRPP DN15-300

Válvula de esfera FRPP/Rpp de forma corporal DN15-DN100, tipo direto, válvula de esfera fixa com flange de plástico de alta temperatura para uso industrial de água

Modelo NO.:Q41F-10S

Material: Plástico

Formulário de conexão:Flange

Modo de condução:Manual

Pressão nominal: 10kg

Canal: Tipo direto

Estrutura: Válvula de Esfera Fixa

Função: Válvula Bypass

Temperatura: Alta Temperatura

Aplicação: Uso Industrial, Uso Industrial de Água

Especificação:DN15-DN100

Origem: Beilun Ningbo China

Código HS:8481804090

0086 180 6712 3173 Contate-nos
PREV：Válvula de esfera de engrenagem helicoidal CPVC DN25-DN1000
NEXT：Válvula de esfera flangeada PPH DN15-300
  • Descrição
  • Informações adicionais
  • Principais características estruturais

    1. A válvula de esfera da série de plástico de engenharia adota FRPP, PVDF, CPVC, UPVC, HPP etc., o plástico termoplástico de resistência à corrosão que se formou em uma única moldagem por injeção e tem uma forte capacidade de resistir à corrosão.

    2. Vedação confiável, pequeno torque de abertura e fechamento Torque de abertura e fechamento.

    3. pequena resistência a fluidos, abrir/fechar rapidamente.

    4. Estrutura simples, bela aparência.

    euista vinculada de temperatura do aplicativo

    Material Temperatura média°C Material Temperatura média°C
    CPVC -20℃~95℃ PPH -20℃~ 110℃
    UPVC -0℃~65℃ PVDF -40℃~ 150℃
    FRPP -14℃~90℃

    Desenho detalhado do conjunto da válvula de esfera de forma corporal

    Tabela de materiais de peças

    Não. Nome Material
    1 Lidar Liga de alumínio
    2 Porca de retenção FRPP,PVDF,UPVC,CPVC,PPH
    3 Plugue Interno FRPP,PVDF,UPVC,CPVC,PPH
    4 Tronco FRPP,PVDF,UPVC,CPVC,PPH
    5 Selo da haste PTFE
    6 Bola selada PTFE
    7 Assento de vedação FRPP,PVDF,UPVC,CPVC,PPH
    8 Bola FRPP,PVDF,UPVC,CPVC,PPH
    9 Corpo FRPP,PVDF,UPVC,CPVC,PPH

    Lista de dimensões

    DN (mm)

    D1

    D

    L

    h

    n

    Φ

    GB

    JIS

    ANSI

    GB

    JIS

    ANSI

    GB

    JIS

    ANSI

    15(1/2")

    95

    65

    70

    2.38

    120

    15

    4

    4

    4

    14

    15

    16

    20 (3/4")

    105

    75

    75

    2.76

    120

    16

    4

    4

    4

    14

    15

    16

    25 (1")

    120

    85

    90

    3.13

    130

    16

    4

    4

    4

    14

    19

    16

    32 (11/4")

    135

    100

    100

    3.45

    145

    18

    4

    4

    4

    18

    19

    16

    40 (11/2")

    145

    110

    105

    3.88

    168

    20

    4

    4

    4

    18

    19

    16

    50 (2")

    160

    125

    120

    4.74

    180

    20

    4

    4

    4

    18

    19

    19

    65 (21/2")

    180

    145

    140

    5.49

    225

    22

    4

    4

    4

    18

    19

    19

    80 (3")

    195

    160

    150

    6

    260

    25

    8

    8

    4

    18

    19

    19

    100 (4")

    215

    180

    175

    7.5

    280

    25

    8

    8

    8

    18

    19

    19

    125 (5")

    245

    210

    210

    8.5

    350

    30

    8

    8

    8

    18

    23

    22

    150 (6")

    280

    240

    240

    9.51

    400

    30

    8

    8

    8

    22

    23

    22

    200 (8")

    335

    295

    290

    11.75

    400

    35

    8

    12

    8

    22

    23

    22

    250 (10")

    390

    350

    355

    14.25

    450

    38

    12

    12

    12

    22

    25

    25

    300 (12")

    445

    400

    400

    17

    450

    38

    12

    16

    12

    22

    25

    25

Visão geral do relógio
Válvula de esfera flangeada FRPP DN15-300

Levando seu sonho ao mundo Qualidade é vida

Somos uma empresa líder neste campo, oferecemos soluções específicas para todos os nossos clientes
Uma válvula esférica é um tipo de válvula que usa uma esfera oca, perfurada e giratória para controlar o fluxo de um fluido ou gás. UM esfera é normalmente feita de metal e tem um orifício perfurado, que se alinha com o fluxo do fluido quando a válvula está aberta e é perpendicular ao fluxo quando a válvula está fechada. UMs válvulas de esfera são frequentemente usadas em ambientes industriais, bem como em encanamentos e tubulações de gás natural. Eles são fáceis de operar e podem ser usados ​​tanto para controle liga/desliga quanto para fins de aceleração. O furo total e o furo reduzido são os dois tipos comuns de válvula de esfera.
Válvulas de esfera de soquete, válvulas de esfera flangeadas e válvulas de esfera de engrenagem helicoidal são todos os tipos de válvulas de esfera usadas para aplicações específicas.
UM válvula de esfera de soquete é um tipo de válvula de esfera que possui uma conexão de soquete. Este tipo de conexão é normalmente usado para tubos de menor diâmetro e permite fácil instalação e remoção da válvula.
A válvula de esfera flangeada é um tipo de válvula de esfera que possui uma conexão de flange. Este tipo de conexão é normalmente usado para tubos de diâmetro maior e permite fácil instalação e remoção da válvula. Também permite uma melhor vedação e pode suportar pressões e temperaturas mais altas em comparação com a conexão do soquete.
A válvula de esfera com engrenagem helicoidal é um tipo de válvula esférica operada por uma engrenagem helicoidal. Isto permite o controle preciso da posição da válvula e é normalmente usado em aplicações onde o controle preciso é importante, como no controle de processos industriais. O acionamento da engrenagem helicoidal pode ser manual ou motorizado.
Todas essas válvulas possuem uma esfera interna que gira para controlar o fluxo de fluido através do tubo e podem ser usadas para desligar ou regular o fluxo de fluido ou gás.
