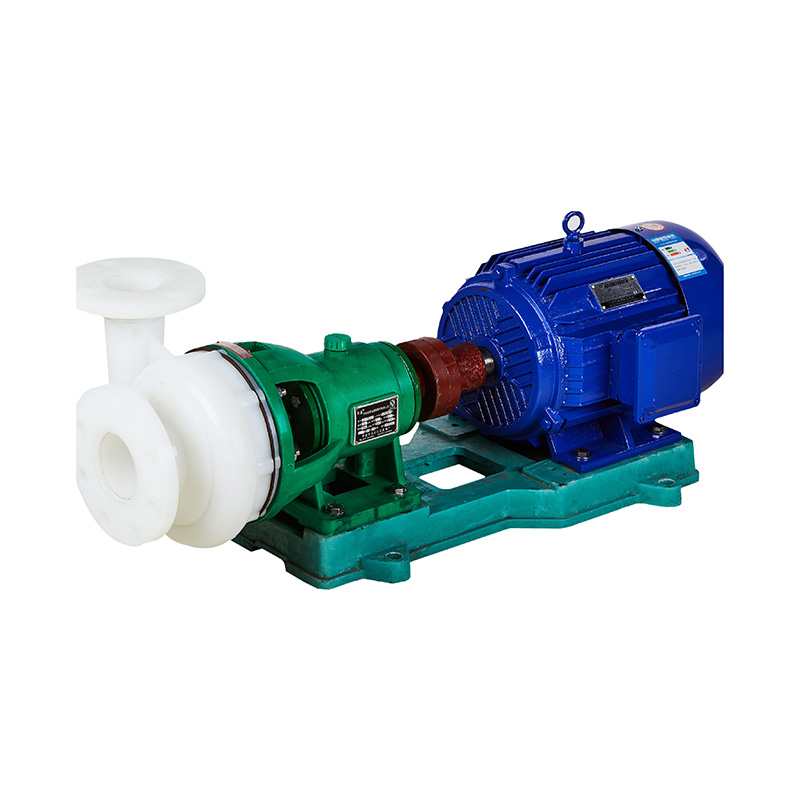

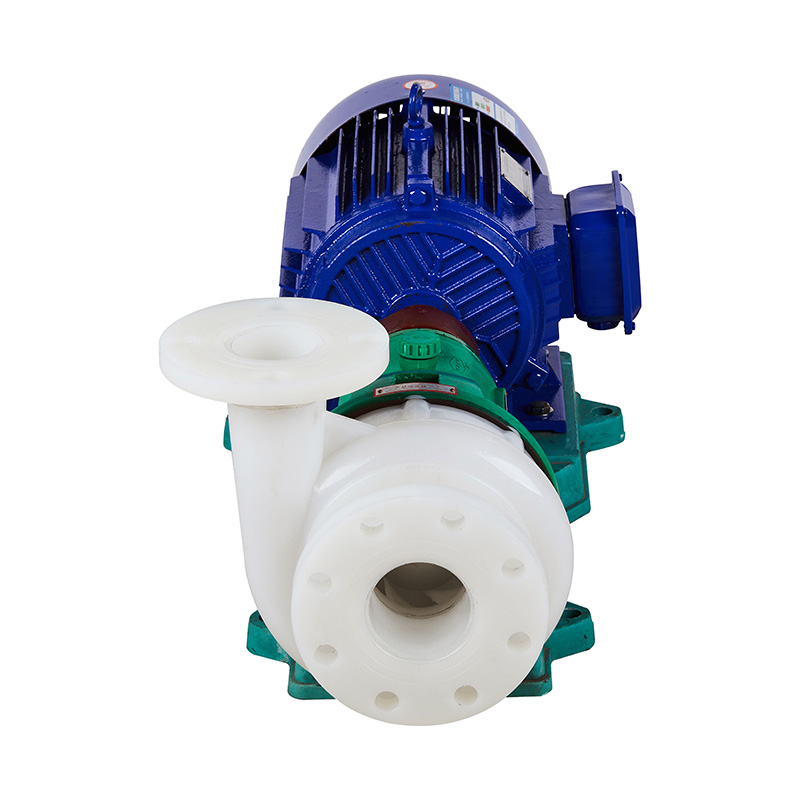

Bomba Centrífuga Acoplada a Eixo FV Padrão GB

Tipo bomba centrífuga plástica resistente à corrosão da conexão direta da série de FV
Marca: KXPV
Local de origem: Ningbo, Zhejiang
Aplicação: tratamento de águas residuais, Químico
Pressão: personalizada, alta pressão
Estrutura: Bomba Centrífuga Tipo Direta
Tamanho da saída: personalizado
Potência: Elétrica
Nome do produto: Bomba Centrífuga
Tipo: Direto
Tamanho: 25FV-8D(0,55KW)--- 100FV-32D(15kw)
Prazo de entrega: 7 dias
Quantidade mínima: 1 peça
Uso: Indústria
Capacidade de fornecimento: 10.000 peças/peças por mês

Especificação de bombas PVDF e FRPP
Nossa fábrica é especializada na fabricação de bombas centrífugas e autoescorvantes totalmente plásticas resistentes à corrosão em dois materiais - PVDF e FRPP - em quatro séries (FV, FP, FVZ, FPZ).  As bombas PVDF são adequadas para lidar com ácidos fortes, oxidantes poderosos, halogênios, hidrocarbonetos aromáticos, compostos alifáticos e solventes clorados, com uma faixa de temperatura operacional de -40°C a 140°C.  As bombas FRPP são ideais para álcalis fortes, bem como ácidos, bases, sais e seus derivados em geral, com uma faixa de temperatura operacional de -40°C a 90°C.  As bombas são normalmente acionadas por motores do tipo Y com eficiência energética. Motores à prova de explosão podem ser fornecidos mediante solicitação.
Se os usuários tiverem requisitos especiais em relação à vazão, altura manométrica, velocidade ou potência, nossa fábrica oferece suporte técnico para fornecer soluções customizadas.

euista de limites de temperatura do aplicativo
Materiais Temperatura média℃ Materiais Temperatura média℃
PVC-C -20℃~95℃ PVC-U -5℃~ 45℃
FRPP -20℃~120℃ HPP -20℃~ 110℃
PVDF 40℃~ 150℃
Manutenção de instalação

1. Após o transporte de longa distância até o local de produção, a bomba deve ser desembalada e inspecionada antes da instalação para garantir que todos os componentes da bomba estejam intactos. Quaisquer fixadores soltos devem ser reapertados. Verifique a concentricidade do eixo da bomba e do eixo do motor e corrija qualquer folga.

2. O corpo da bomba é inteiramente moldado por injeção em resina PVDF ou FRPP. A tubulação de saída deve ter um suporte ou suspensor, e o flange não deve depender apenas da pressão para suportar a pressão e evitar deformações e danos. A perda de água deve ser minimizada na tubulação de entrada e não devem ser usados ​​mais do que dois cotovelos de 90°. As bombas centrífugas FP e FV devem ter uma válvula de pé instalada na frente do tubo de sucção para garantir que o corpo da bomba esteja cheio de líquido antes da partida. Um filtro deve ser instalado no tubo de sucção ou na entrada da válvula de pé para evitar que detritos entrem no corpo da bomba e garantir a operação adequada.

3. Os parafusos nos pontos de conexão do corpo da bomba devem ser apertados uniformemente e as conexões dos tubos de entrada e saída devem ser apertadas e à prova de vazamentos. Caso contrário, a extração a vácuo será afetada, o líquido poderá não ser aspirado ou o fluxo ou a altura manométrica poderão ser insuficientes.

Bomba autoescorvante

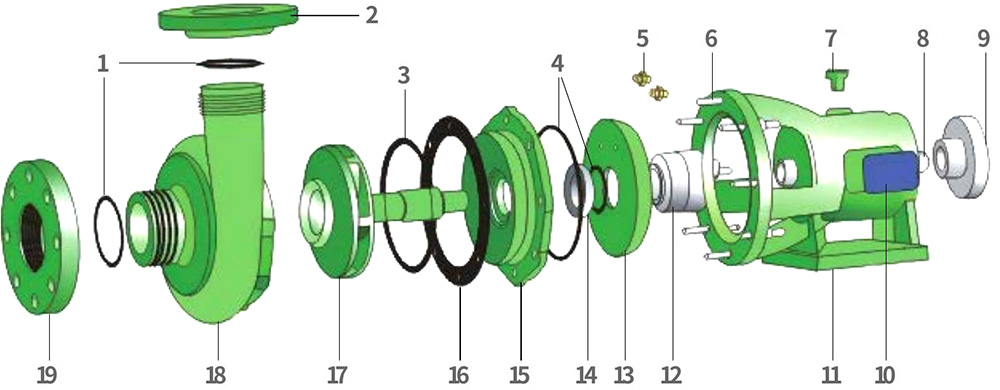

Tipo de conexão do eixo desenho detalhado do conjunto da bomba centrífuga

Tabela de materiais de peças

Não.

Nome

Materiais

1

Anel de vedação

EPDM,FPM

2

Corpo da bomba

FRPP,PVDF

3

Anel de vedação

EPDM,FPM

4

Anel de vedaçãog

EPDM,FPM

5

Cobertura de água de resfriamento

Aço

6

Garanhão de duas cabeças

Aço、Stainless steel

7

Bujão para furo de óleo

FRPP

8

Eixo de transporte

Aço

9

Acoplamento

ferro fundido

10

Placa de data

Alumínio

11

Suporte

FRPP/ferro fundidoPVDF/ferro fundido

12

O selo mecânico se move

Sic

13

Esfria a tampa

FRPP

14

Link estático do selo mecânico

Sic

15

Capa

FRPP,PVDF

16

Filme selo

EPDM,FPM

17

Eixo do impulsor

Aço FRPP/Aço PVDF

18

Corpo da bomba

FRPP,PVDF

19

Flange de entrada

FRPP,PVDF

Bomba autoescorvante

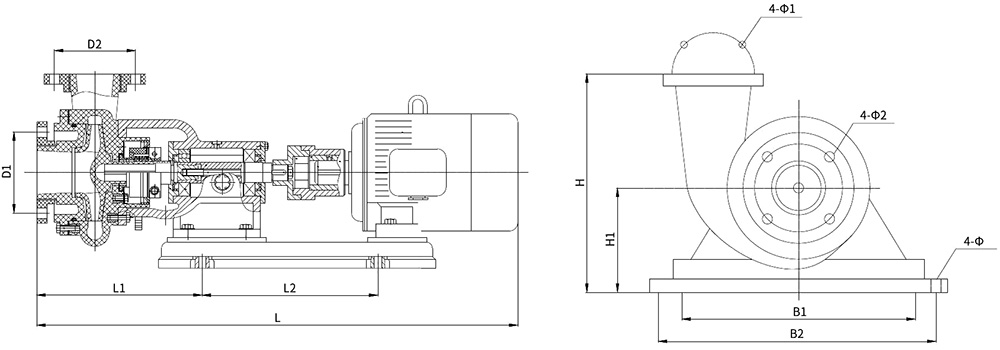

Lista de Dimensões                                                      Unidade :mm

Tipo/Dimensão

Lista de dimensões

Flange de entrada

Corpo da bomba

L

L1

L2

B1

B2

H

H1

4-Φ

D1

n-Φ2

D2

n-Φ1

40F

p (D)-25

830

185

415

245

340

310

170

4-16

110

4-18

100

4-18

v

50ºF

p (D)-28

840

300

430

250

340

322

170

4-16

125

4-18

110

4-18

v

65ºF

p (D)-26

850

295

430

250

340

345

182

4-16

145

4-18

125

4-18

v

80ºF

p (D)-30

960

330

430

250

340

380

185

4-16

160

8-18

145

4-18

v

80ºF

p (D)-32

960

330

430 250

340

380

185

4-16

160

8-18

145

4-18

v

100°F

p (D)-20

1140

275

635

285

405

450

250

4-18

180

8-18

160

8-18

v

100°F

p (D)-32 1200

275

635

285

405

450

250

4-18

180

8-18

160

8-18

v
