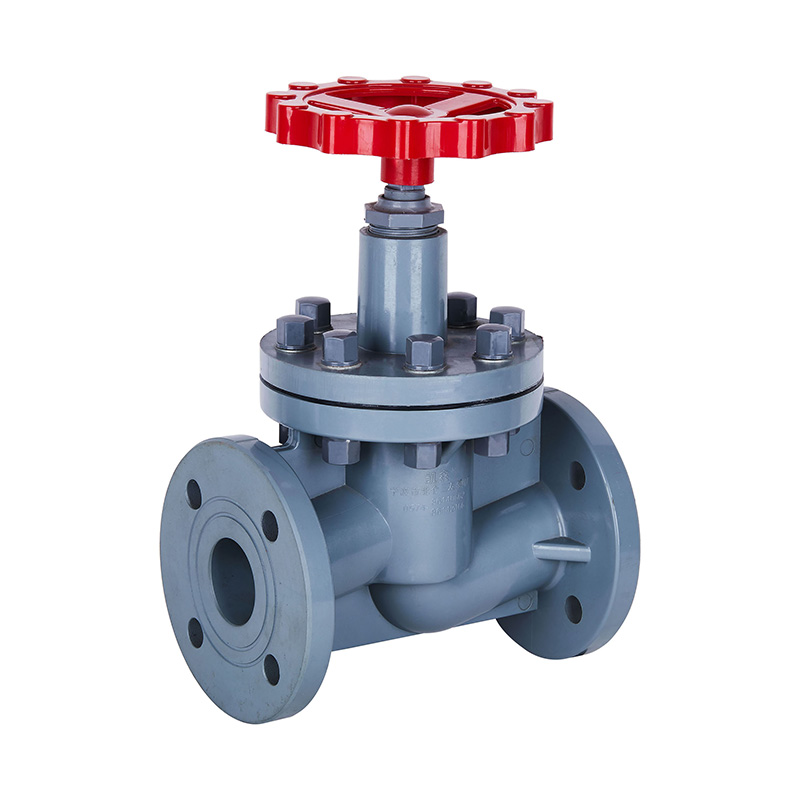

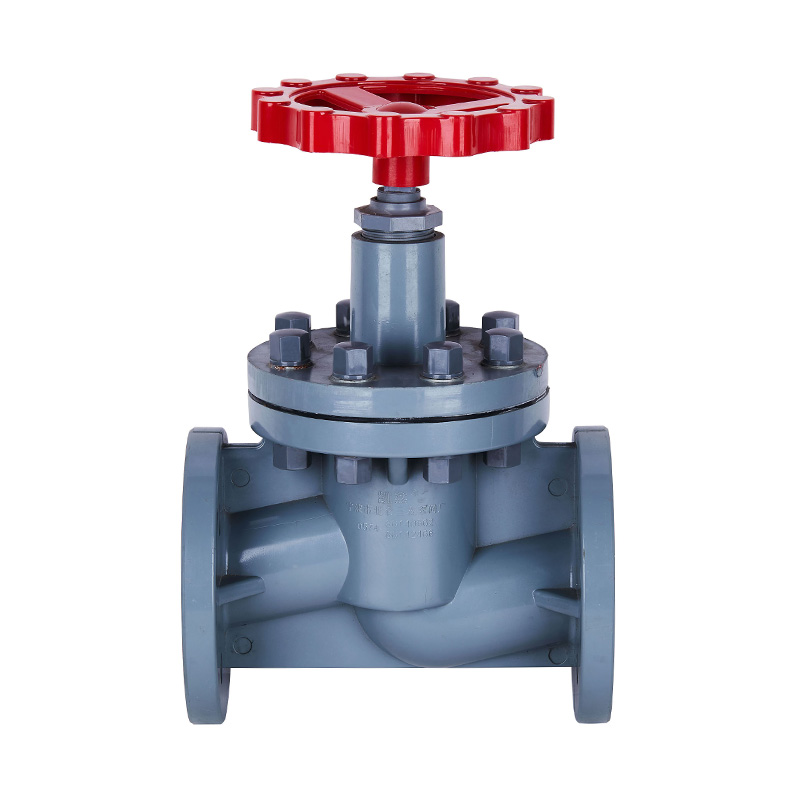

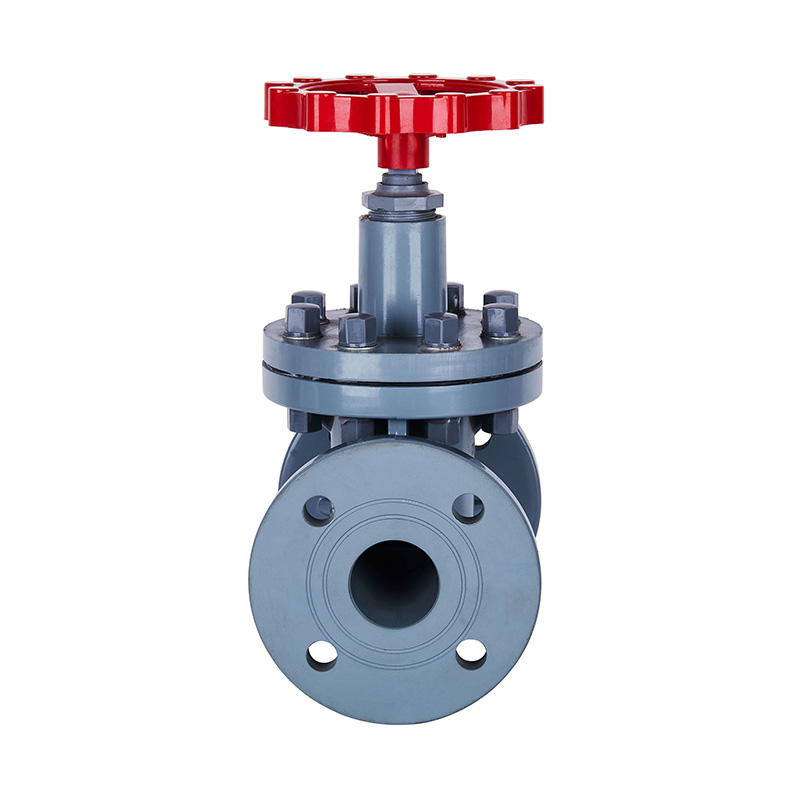

Válvula globo tipo flange CPVC DN15-150

Válvula globo tipo flange CPVC DN15-150

Tipo válvula da flange de CPVC em linha reta através da válvula plástica DN15-DN100 de alta temperatura para uso químico e industrial

Modelo Nº: J11F-10S

Material: Plástico

Formulário de conexão:Flange

Modo de condução:Manual

Pressão nominal: 10kg

Canal: Tipo direto

Estrutura: Válvula de Esfera Fixa

Tipo: válvula de esfera fixa

Função: Válvula Bypass

Temperatura: Alta Temperatura

Aplicação: Uso Industrial, Uso Industrial de Água, Uso Doméstico

Marca registrada: KXPV

Especificação:DN15-DN100

Origem: Beilun Ningbo China

Código HS:8481804090

0086 180 6712 3173 Contate-nos
PREV：Válvula globo tipo flange UPVC DN15-150
NEXT：No next article
  • Descrição
  • Informações adicionais
  • Principais características estruturais

    1.O corpo de plástico tem excelente resistência à corrosão, resistência química e resistência à abrasão.

    2.Design compacto, de alta qualidade e barato.

    3. Fornece ajuste de fluxo.

    Tabela de materiais de peças

    Não.

    Nome

    Material

    1

    Mão

    Material de liga

    2

    Porca de vedação

    FRPP, PVDF, CPVC, UPVC, PPH

    3

    Selo de jugo

    PTFE

    4

    Porca de capa

    FRPP

    5

    Porcas hexagonais

    Aço

    6

    Preenchimento de peça

    Aço

    7

    Boné

    FRPP, PVDF, CPVC, UPVC, PPH

    8

    Garanhão de duas cabeças

    Aço

    9

    Tronco

    Aço Plástico

    10

    euimite

    FRPP, PVDF, CPVC, UPVC, PPH

    11

    Corpo

    FRPP, PVDF, CPVC, UPVC, PPH

    12

    Arruela de borracha

    EPDM,FPM

    13

    Porcas hexagonais

    Aço

    14

    Porca de capa

    FRPP

    Desenho detalhado do conjunto da válvula globo tipo flange

    Lista de dimensões

    DN (mm)

    D1

    D2

    H

    L

    		T

    n-Φ

    GB

    JIS

    ANSI

    GB

    JIS

    ANSI

    15(1/2")

    105

    65

    70

    2.38

    220

    154

    18

    4-Φ14

    4-Φ15

    4-Φ16

    20 (3/4")

    105

    75

    75

    2.76

    220

    154

    18

    4-Φ14

    4-Φ15

    4-Φ16

    25 (1")

    115

    85

    90

    3.13

    220

    160

    20

    4-Φ14

    4-Φ19

    4-Φ16

    32 (11/4")

    135

    100

    100

    3.45

    250

    185

    20

    4-Φ18

    4-Φ19

    4-Φ16

    40 (11/2")

    150

    110

    105

    3.88

    275

    200

    20

    4-Φ18

    4-Φ19

    4-Φ16

    50 (2")

    165

    125

    120

    4.74

    350

    230

    20

    4-Φ18

    4-Φ19

    4-Φ19

    65 (21/2")

    185

    145

    140

    5.49

    390

    295

    24

    4-Φ18

    4-Φ19

    4-Φ19

    80 (3")

    200

    160

    150

    6

    400

    310

    25

    8-Φ18

    8-Φ19

    4-Φ19

    100 (4")

    220

    180

    175

    7.5

    410

    350

    26

    8-Φ18

    8-Φ19

    8-Φ19

    125 (5")

    250

    210

    210

    8.5

    430

    400

    30

    8-Φ18

    8-Φ23

    8-Φ22

    150 (6")

    285

    240

    240

    9.51

    480

    480

    33

    8-Φ23

    8-Φ23

    8-Φ22

Visão geral do relógio
Válvula globo tipo flange CPVC DN15-150

Levando seu sonho ao mundo Qualidade é vida

Somos uma empresa líder neste campo, oferecemos soluções específicas para todos os nossos clientes
Uma válvula globo é um tipo de válvula de controle de fluxo que usa um tampão ou disco de movimento linear, guiado por uma haste, para regular o fluxo de um fluido ou gás. O tampão ou disco é normalmente cônico e, quando a válvula está aberta, o tampão ou disco é retirado do caminho para permitir a passagem do fluido ou gás. Quando a válvula é fechada, o obturador ou disco é abaixado até uma sede no corpo da válvula, bloqueando o fluxo do fluido ou gás.
As válvulas globo são amplamente utilizadas em aplicações industriais, comerciais e institucionais, como estações de tratamento de água, plantas de processamento químico e plantas de geração de energia, bem como em muitos outros processos industriais, onde é necessário um controle preciso da vazão. Eles são conhecidos por sua exatidão e precisão quando se trata de regular o fluxo, fornecendo também boas capacidades de estrangulamento que os tornam uma boa escolha para controlar a vazão de fluidos e gases.
Uma válvula globo tipo flange é um tipo de válvula globo que possui uma conexão de flange. Este tipo de conexão é normalmente usado para tubos de diâmetro maior e permite fácil instalação e remoção da válvula. Um flange é uma placa ou anel usado para conectar duas seções de tubo, válvulas ou outras peças de equipamento. O flange de uma válvula globo é normalmente aparafusado ao tubo ou outro equipamento, criando uma vedação hermética e proporcionando resistência e estabilidade à conexão.
