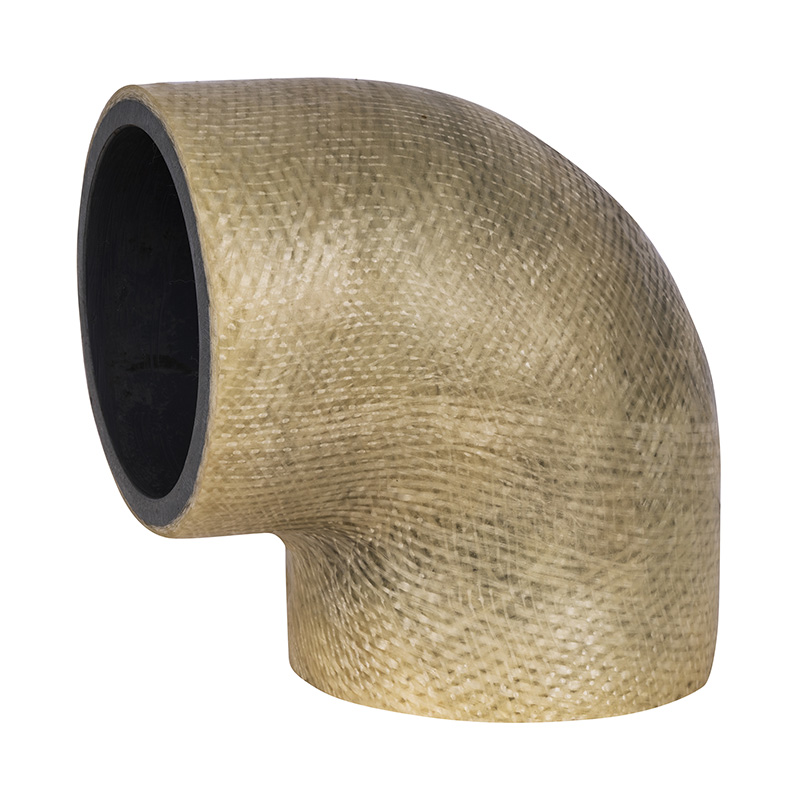

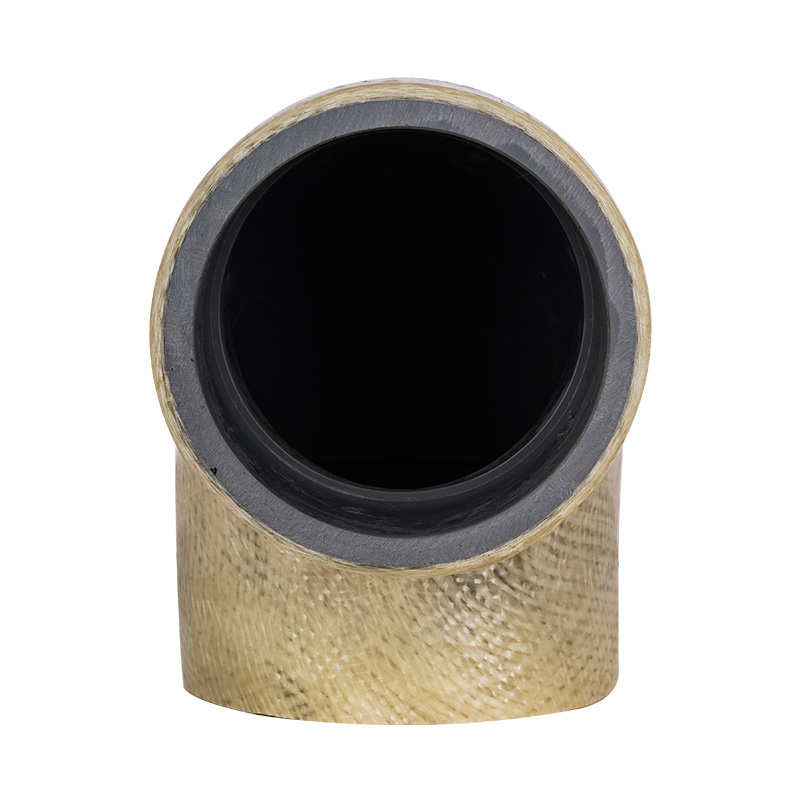

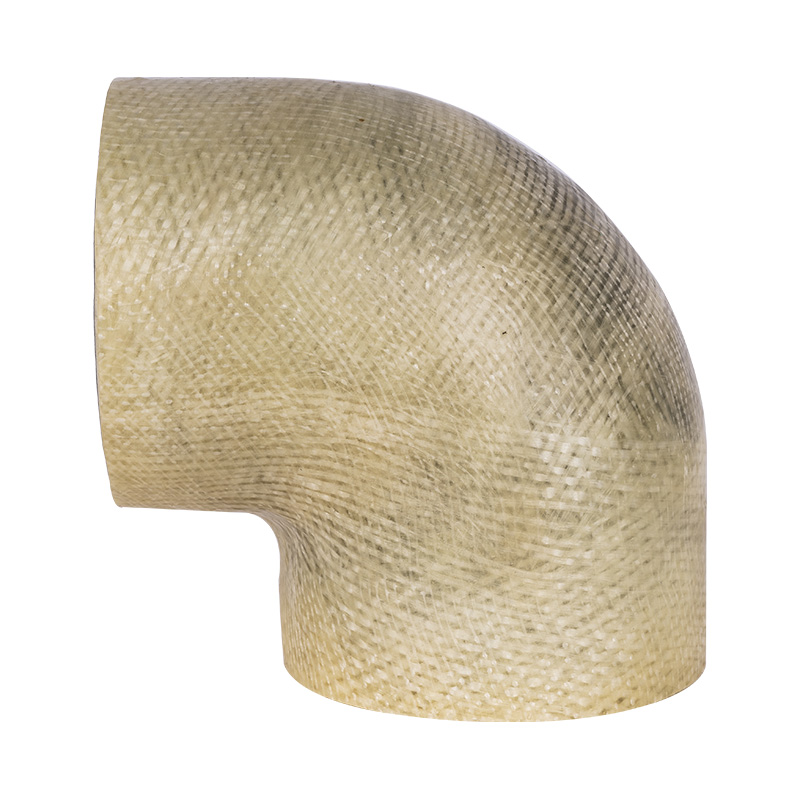

Cotovelo de 90° revestido com plástico reforçado com fibra de vidro FRP/PVC-C, FRP/PVC-U
Cotovelo de 90° revestido com plástico reforçado com fibra de vidro FRP/PVC-C, FRP/PVC-U
| euista de limites de temperatura do aplicativo |
| Materiais | Temperatura média℃ | Materiais | Temperatura média℃ | |||||||||||||||||||||||||||||||||||||||||||||||||||
| PVC-C | -20℃~95℃ | PVC-U | -5℃~ 45℃ | |||||||||||||||||||||||||||||||||||||||||||||||||||
| FRPP | -20℃~120℃ | UHE | -20℃~ 110℃ | |||||||||||||||||||||||||||||||||||||||||||||||||||
| PVDF | 40℃~ 150℃ | |||||||||||||||||||||||||||||||||||||||||||||||||||||
| Características estruturais do produto |
1. Nível e alta resistência
A densidade relativa está entre 1,5 e 2,0, apenas 1/4 a 1/5 do aço carbono, mas sua resistência à tração se aproxima ou até excede o aço carbono, e sua resistência específica é complicada ao aço-liga de alta qualidade.
2. Excelente resistência à corrosão
O FRP é um excelente material resistente à corrosão, oferecendo excelente resistência ao ar, água, concentrações moderadas de ácidos, ácidos, sais e vários óleos e solventes.
3. Excelentes propriedades elétricas
FRP é um excelente material isolante usado em isoladores. Mantém boas propriedades dielétricas mesmo em altas frequências e possui excelente transmitância de microondas.
4. Excelentes propriedades térmicas
FRP tem baixa condutividade térmica e é A condutividade térmica é de 1,25-1,67 kJ/s, apenas 1/100-1/1000 da metal, tornando-o um excelente material de isolamento térmico.
5. Excelente designabilidade
Projeto flexível de vários produtos estruturais para atender aos requisitos específicos da aplicação, garantindo excelente integridade do produto e permitindo a seleção de materiais para atender aos requisitos de desempenho do produto.
6. Excelente capacidade de fabricação
A tecnologia de moldagem flexível pode ser selecionada com base no formato do produto, requisitos técnicos, aplicação e quantidade. O processo é simples, permite a moldagem em uma única etapa e oferece benefícios econômicos. Isto é particularmente vantajoso para produtos complexos, desafiadores e de baixo volume, destacando sua processabilidade superior.

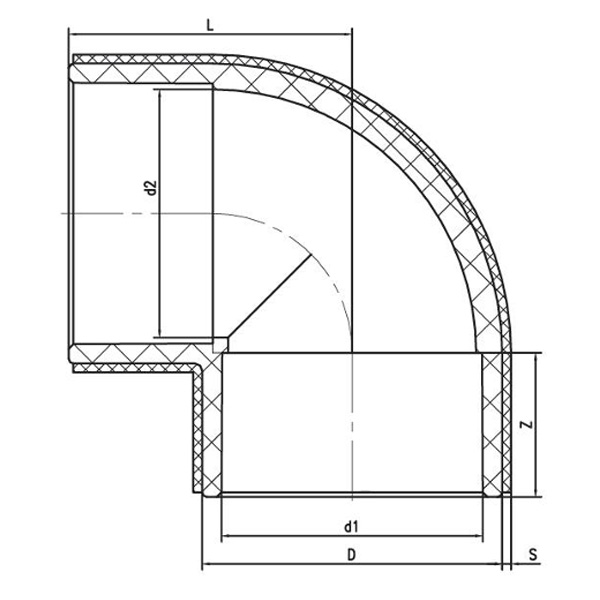

| Cotovelo Composto 90° |
| DN | D | d1 | d2 | eu | Z | S | ||
| 0,6 MPa | 1,0MPa | 1,6MPa | ||||||
| 15 | 27 | 20 | 18 | 28 | 16 | 2 | 2 | 2 |
| 20 | 32 | 25 | 23 | 34 | 19 | 2 | 2 | 2 |
| 25 | 40 | 32 | 30 | 41 | 22 | 2 | 2 | 2 |
| 32 | 50 | 40 | 38 | 49 | 26 | 2 | 2 | 2.5 |
| 40 | 61 | 50 | 47 | 61 | 31 | 2 | 2 | 2.5 |
| 50 | 75 | 63 | 60 | 74 | 38 | 2 | 2.5 | 3 |
| 65 | 88 | 75 | 72 | 83 | 44 | 2 | 2.5 | 3.5 |
| 80 | 104 | 90 | 86 | 99 | 51 | 2 | 2.5 | 3.5 |
| 100 | 127 | 110 | 105 | 120 | 61 | 2 | 3 | 4 |
| 125 | 161 | 140 | 134 | 150 | 76 | 2.5 | 4 | 5.5 |
| 150 | 184 | 160 | 154 | 172 | 86 | 2.5 | 4 | 5.5 |
| 200 | 249 | 225 | 219 | 237 | 119 | 4 | 5.5 | 8.5 |
| 250(Φ250) | 287 | 250 | 240 | 275 | 131 | 4 | 5.5 | 8.5 |
| 250(Φ280) | 310 | 280 | 270 | 301 | 146 | 4 | 5.5 | 8.5 |
| 300 | 346 | 315 | 310 | 331 | 164 | 4.5 | 6.5 | 10 |
| 350 | 392 | 355 | 350 | 372 | 184 | 5 | 7.5 | 11.5 |
| 400 | 433 | 400 | 395 | 416 | 206 | 5.5 | 8.5 | 13 |
| 450 | 494 | 450 | 430 | 483 | 231 | 6.5 | 10.5 | 15.5 |
| 500 | 548 | 500 | 480 | 521 | 256 | 7.5 | 12.5 | 19.5 |
| 600 | 670 | 630 | 600 | 654 | 321 | 9 | 15 | 23.5 |
