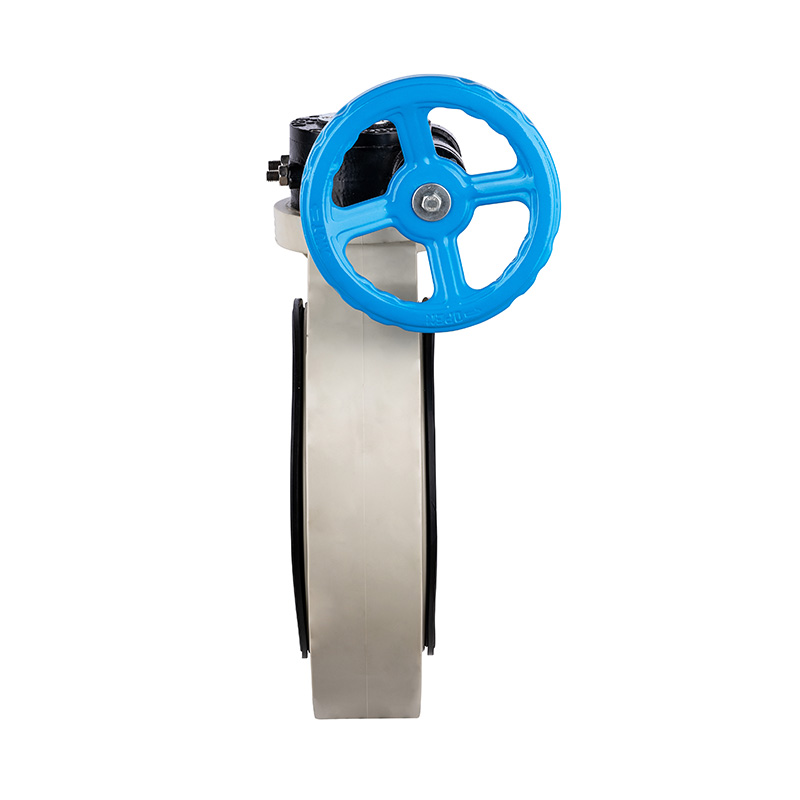

Padrão da válvula borboleta DN40-1000 40A-1000A JIS da Engrenagem Sem-fim PPH D371X-10S

Válvula borboleta de engrenagem helicoidal PPH, manual, vedação central, vedação macia, DN40-1000, válvula de alavanca de plástico industrial e doméstica, padrão JIS
Modo de condução: Manual
Conexão: Bolacha
Estrutura: Vedação Central
Tipo de vedação: Vedação Forçada
Haste: Padrão
Classe de pressão: 1,0Mpa (10bar)
Temperatura de trabalho: -20~110°C
Material de vedação: vedação macia
Aplicação: Uso Industrial, Uso Industrial de Água
Material da haste: aço, aço inoxidável
Marca: KXPV
Tamanho: DN40-1000
Origem: Zhejiang, Ningbo

Características estruturais do produto
1.A válvula é compacta e leve, fácil de desmontar e manter e pode ser instalada em qualquer posição.
2.Estrutura simples e compacta com baixo torque operacional, permitindo rotação rápida de 90° para abertura rápida.
3.Características de fluxo linear com excelente desempenho de regulação

euista de limites de temperatura do aplicativo

Materiais Temperatura média℃ Materiais Temperatura média℃
PVC-C -20℃~95℃ PVC-U -5℃~45℃
FRPP -20℃~120℃ HPP -20℃~ 110℃
PVDF 40℃~ 150℃

Tabela de materiais de peças

Não.

Nome

Materiais

1

Roda ferro fundido, liga de alumínio

2

Urso de engrenagem sem-fim Aço

3

Atualização de dados Alumínio

4

Parafuso hexagonal Aço,StainlessSteel

5

Tampa da engrenagem helicoidal ferro fundido, liga de alumínio

6

Engrenagem sem-fim ferro fundido, liga de alumínio

7

Parafuso limite Aço,StainlessSteel

8

Caule Aço,StainlessSteel

9

Garanhão de duas cabeças Aço,StainlessSteel

10

Porca hexagonal Aço,StainlessSteel

11

Borracha de vedação EPDM,FPM
12 Placa de válvula FRPP,PVDF,PVC-C,PVC-U,PPH
13 Corpo FRPP,PVDF,PVC-C,PVC-U,PPH

Desenho detalhado do conjunto da válvula borboleta tipo engrenagem helicoidal

Tabela de materiais de peças

NÃO.

Nome das peças

Materiais

Quantidade.

1

Roda ferro fundido

1

2

Engrenagem sem-fim ferro fundido

1

3

Fixar Aço

1

4

Copo de nozes FRPP

4

5

Corpo FRPP,PVDF,PVC-C,PVC-U,PPH

1

6

Placa de válvula FRPP,PVDF,PVC-C,PVC-U,PPH

1

7

Borracha de vedação EPDM,FPM

1

8

Caule Aço,StainlessSteel

1

Lista de dimensões

DN (mm) D1 D2 D3 L n-ø
GB JIS ANSI GB JIS ANSI
32(1 1/4") 140 100 100 3.45 35 35 4-ø17X25 4-ø17X25 4-ø17X25
40(1 1/2") 148 110 105 3.88 41.5 39 4-ø19X25 4-ø19X25 4-ø19X25
50(2") 162 125 120 4.74 50 40 4-ø19X26,5 4-ø19X26,5 4-ø19X26,5
65(2 1/2") 180 145 140 5.49 64 42 4-ø19X26,5 4-ø19X26,5 4-ø19X26,5
80(3") 198 160 150 6 77 42 8-ø19X25 8-ø19X24 4-ø19X25
100(4")) 225 180 175 7.5 96 52 8-ø19X32 8-ø19X32 8-ø19X32
125(5") 255 210 210 8.5 120 61 8-ø23X33 8-ø23X33 8-ø23X33
150(6") 285 240 240 9.51 145 71 8-ø23X34 8-ø23X34 8-ø22X34
200(8") 340 295 290 11.75 196.5 81 8-ø23X33,5 12-ø23X27 8-ø23X33,5
250(10") 395 350 355 14.25 245.5 110 12-ø23X32,5 12-ø25X32,5 12-ø25X32,5
400(16") 597 515 510 21.26 399 140 16-ø27X43 16-ø27 16-ø30X43
450(18") 635 560 565 22.76 446 150 20-ø26X28,5 20-ø26X28,5 16-ø32X34. 5
500(20") 700 620 620 25 494 150 20-ø26X44 20-ø26X44 20-ø32X44
700(28") 928 820 840 34.02 670 185 24-ø31X44 24-ø33 24-ø35
800(32") 1060 950 950 38.5 755 220 24-ø41X60 28-ø33X38 24-ø41X60
1000(40") 1210 1160 1160 46.26 935 236 28-ø36X52 28-ø39 32-ø41
800 (32") 1060 950 950 38.5 755 220 24-Φ41X60 28-Φ33X39 24-Φ41X60
1000 (40") 1230 1160 1160 46.26 935 236 28-Φ36X52 28-Φ39 32-Φ41
