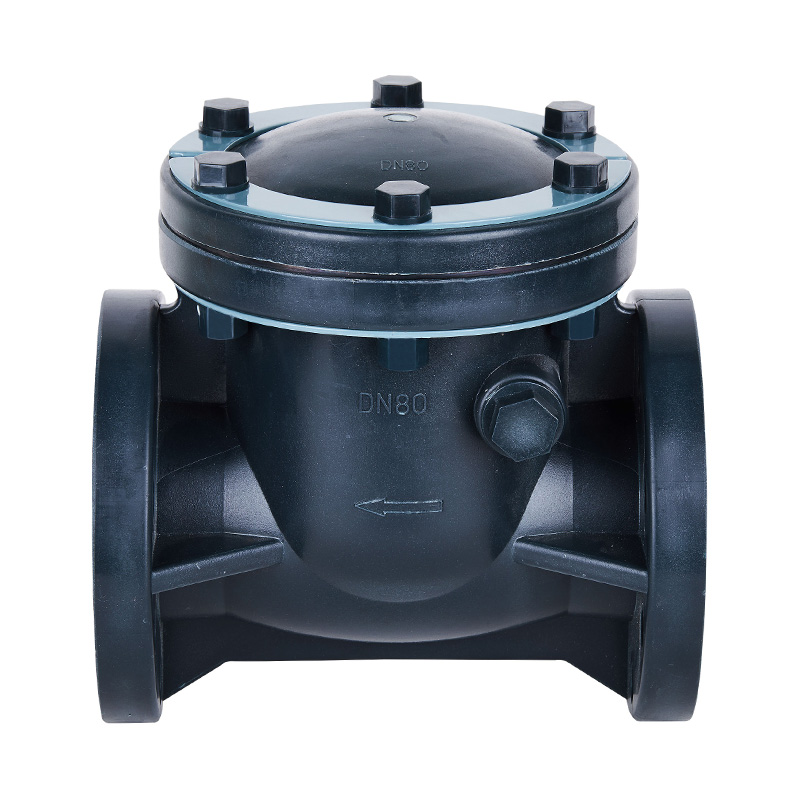

Tipo padrão do balanço de FRPP H44F-10S da válvula de verificação DN15-300 GB

Válvula de retenção tipo wafer de plástico industrial Válvula de retenção unidirecional de plástico de alto desempenho Válvula de retenção tipo oscilante de wafer FRPP de alto desempenho Válvula de retenção unidirecional de plástico industrial
Tipo: válvulas de retenção de plástico
Origem: China
Marca: KXPV
Número do modelo: H44F-10S
Aplicação: Geral
Temperatura da mídia: temperatura média, temperatura normal
Potência:Manual
Mídia: Ácido
Tamanho da porta: DN15-DN300
Estrutura: Verifique
Nome do produto: Válvula de retenção wafer
Pressão: Pressão Média
Quantidade mínima: 1 peça
Prazo de entrega: 7 dias
Cor: Cinza Preto
Embalagem: Caixa de papelão

Classe de pressão: 1,0Mpa(10bar)

Características estruturais do produto

1.Para evitar a ocorrência de contracorrente líquida para proteger o equipamento da bomba.
2.Por ser uma válvula de retenção cantilever, há menos resistência ao fluxo.
3.Usando todos os materiais plásticos, oferece excelente resistência a fluidos corrosivos, como ácidos e alcalinos.
4.Não apenas remova o corpo da válvula de passagem, mas também abra a tampa para inspeção e manutenção interna.

euista de limites de temperatura do aplicativo

Materiais Temperatura média℃ Materiais Temperatura média℃
PVC-C -20℃~95℃ PVC-U -5℃~45℃
FRPP -20℃~120℃ UHE -20℃~ 110℃
PVDF 40℃~ 150℃

Tabela de materiais de peças

Não.

Nome

Materiais

1

Porca de capa

FRPP

2

Boné

FRPP,PVDF,PVC-C,PVC-U,PPH

3

Balanço

FRPP,PVDF,PVC-C,PVC-U,PPH

4

euimitar

FRPP,PVDF,PVC-C,PVC-U,PPH

5

Anel de colocação

EPDM,FPM

6

Porca de colocação

FRPP,PVDF,PVC-C,PVC-U,PPH

7

Biela

FRPP,PVDF,PVC-C,PVC-U,PPH

8

Corpo

FRPP,PVDF,PVC-C,PVC-U,PPH

9

Parafuso hexagonal

Aço, aço inoxidável

10

Anéis de colocação

EPDM,FPM

11

Parafuso hexagonal

FRPP,PVDF,PVC-C,PVC-U,PPH

12

Preenchimento de peça

Aço, aço inoxidável

13

Porca hexagonal

Aço, aço inoxidável

Desenho detalhado do conjunto da válvula de retenção tipo swing

Lista de dimensões

DN(mm) D d L b n-Φ
GB JIS ANSI GB JIS ANSI
15(1/2") 115 65 70 160 18 4-Φ14 4-Φ15
20(3/4") 115 75 75 69.9 160 18 4-Φ14 4-Φ15 4-Φ16
25(1") 115 85 90 79.4 160 18 4-Φ18 4-Φ19 4-Φ16
32(11/4") 145 100 100 170 20 4-Φ18 4-Φ19
40(11/2") 145 110 105 98.4 170 20 4-18 4-Φ19 4-Φ16
50(2") 160 125 120 120.7 200 21 4-Φ18 4-Φ19 4-Φ18
65(21/2") 180 145 140 139.7 245 25 4-Φ18 4-Φ19 4-Φ18
80(3") 195 160 150 152.4 265 26 8-Φ18 8-Φ19 4-Φ18
100(4") 230 180 175 190.5 300 26 8-Φ18 8-Φ19 8-Φ18
125(5") 250 210 210 215.9 350 30 8-Φ18 8-Φ23 8-Φ22
150(6") 280 240 240 241.3 400 30 8-Φ22 8-Φ23 8-Φ22
200(8") 340 295 290 298.5 500 30 8-P22 12-Φ23 8-Φ22
250(10") 390 350 355 362 575 38 12-Φ22 12-Φ25 12-Φ26
300(12") 445 400 400 575 38 12-p22 16-Φ25
