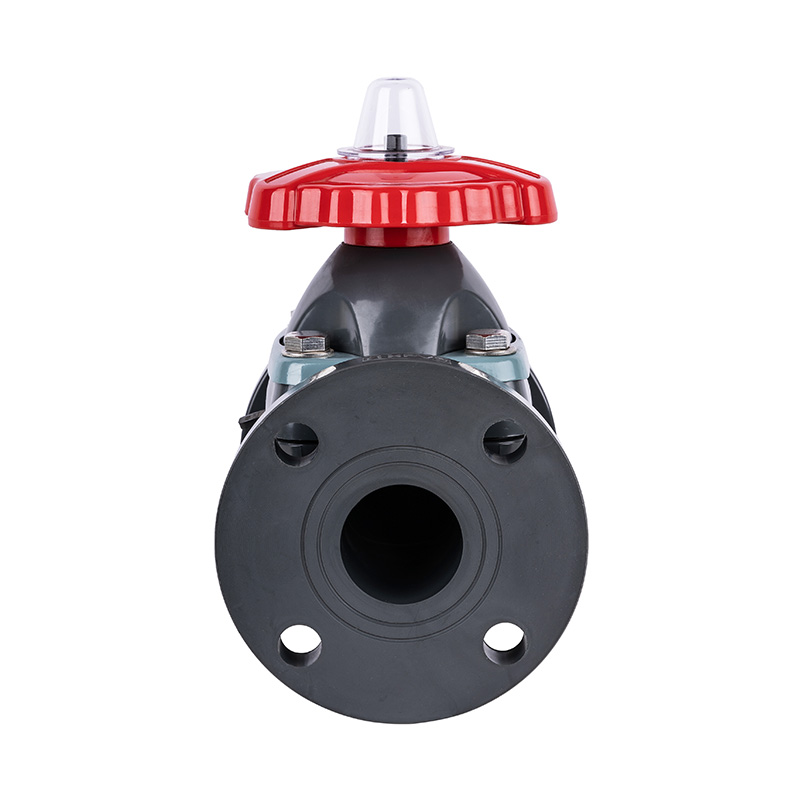

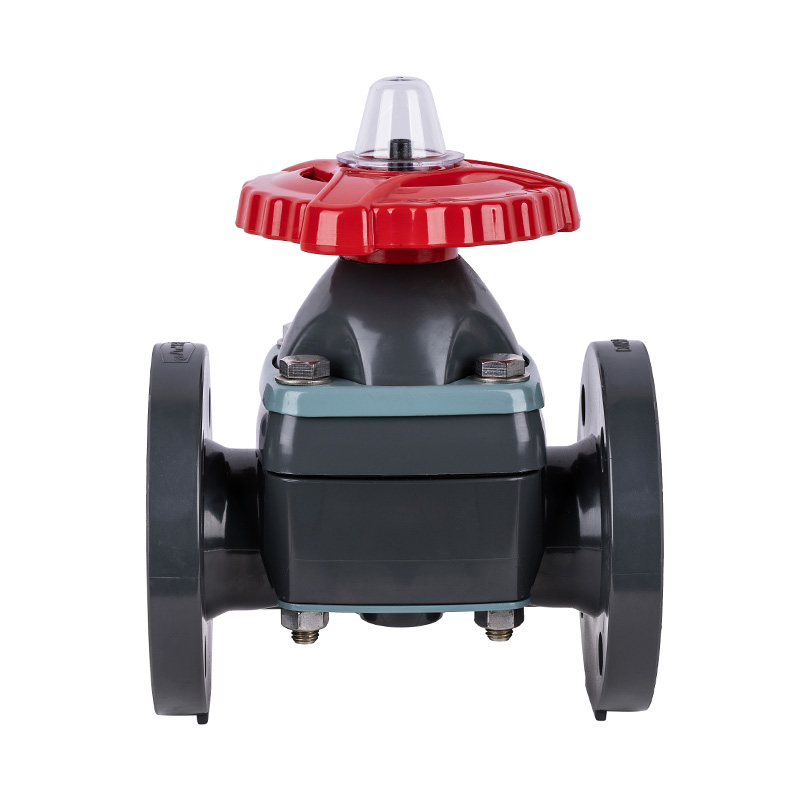

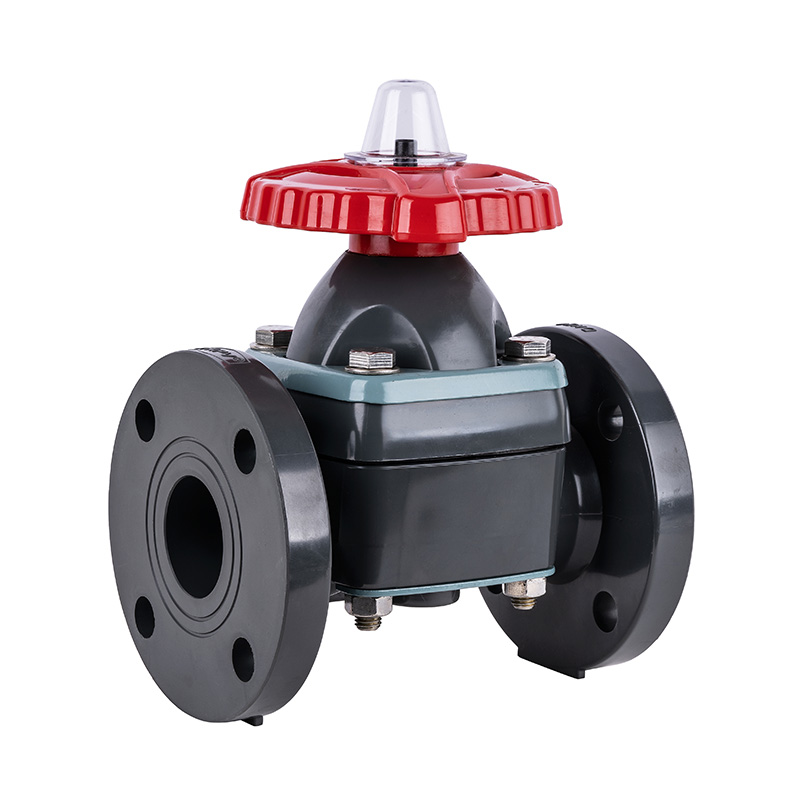

Válvula de diafragma flangeada FRPP G41F-10S DN20、DN32-150 20A、32A-150A padrão JIS

Válvula de diafragma de extremidade com flange dupla de plástico redutor de pressão FRPP de alta qualidade, preço de fábrica, padrão JIS
Modelo: G41F-10S
Tamanho: DN20-150
Aplicação: Geral
Material: Plástico
Temperatura Média: Alta, Média
Pressão: Média
Fonte de alimentação: manual
Médio: Ácido
Estrutura: Diafragma
Nome do produto: Válvula de diafragma FRPP
Conexão: extremidade com flange dupla
Certificado: ISO9001
Classe de pressão: 1,0Mpa (10bar)
Tipo de válvula: 1 via
Vedação: EPDM F46
Prazo de entrega: 7 dias
Quantidade mínima de pedido: 1 peça

Características estruturais do produto
1. O diafragma de vedação é feito de F46 ou PFA, com resistência à flexão de ≥120.000 ciclos e resistência à corrosão equivalente a F4.
2.A válvula adota uma estrutura de levantamento de parafuso, apresentando baixo torque operacional e excelente estabilidade.

euista de limites de temperatura do aplicativo

Materiais Temperatura média℃ Materiais Temperatura média℃
PVC-C -20℃~95℃ PVC-U -5℃~45℃
FRPP -20℃~120℃ HPP -20℃~ 110℃
PVDF 40℃~ 150℃
Desenho detalhado do conjunto da válvula de diafragma
Não. Nome Materiais
1 Limite de cobertura COMO
2 Garanhão Aço, aço inoxidável
3 Porca de retenção FRPP
4 Arruela FRPP
5 Roda Material de liga
6 Placa Aço, aço inoxidável
7 Garanhão de duas cabeças e Porca Aço, aço inoxidável
8 Boné FRPP、PVDF、PVC-U、PVC-C、PPH
9 Jugo Porca Aço, cobre Ht300
10 Caule Aço, aço inoxidável
11 Disco ferro fundido、FRPP、PVDF、PVC-U、PVC-C、PPH、Aço, Aço Inoxidável、C.I.FRP
12 Flim EPDM,FPM
13 Diafragma F46.PFA
14 Corpo FRPP、PVDF、PVC-U、PVC-C、PPH
15 Placa Aço, aço inoxidável

Lista de dimensões

DN (mm) D d L h n Ø
20(3/4") 105 75 120 18 4 15X16
25(1) 115 90 130 18 4 19X20,5
32(1 1/4") 135 100 160 20 4 19X20,5
40(1 1/2") 145 105 180 20 4 19X20,5
50(2") 160 120 210 21 4 19X20,5
65(2 1/2") 180 140 250 22 4 19X20,5
80(3") 195 150 280 22 8 19X20,5
100(4") 229 175 340 24 8 19X20,5
125(5") 250 210 410 24 8 23
150(6") 280 240 480 26 8 23
