| euista de limites de temperatura do aplicativo |
| Materiais | Temperatura média℃ | Materiais | Temperatura média℃ | |||||||||||||||||||||||||||||||||||||||||||||||||||
| PVC-C | -20℃~95℃ | PVC-U | -5℃~45℃ | |||||||||||||||||||||||||||||||||||||||||||||||||||
| FRPP | -20℃~120℃ | UHE | -20℃~ 110℃ | |||||||||||||||||||||||||||||||||||||||||||||||||||
| PVDF | 40℃~ 150℃ | |||||||||||||||||||||||||||||||||||||||||||||||||||||
| Características estruturais do produto |
1. O diafragma de colocação é feito de F46 ou PFA, com resistência à dobragem ≥ 120.000 vezes e resistência à corrosão a F4.
2. O mecanismo de elevação tipo parafuso fornece baixo torque de abertura e fechamento e excelente estabilidade.
3. O atuador pode ser controlado remotamente através de um computador ou centro de controle, controlando o fluxo e o fluxo do meio abrindo e fechando a válvula. Isso proporciona maior comodidade e rapidez, reduz custos de mão de obra e garante a segurança dos trabalhadores no local.

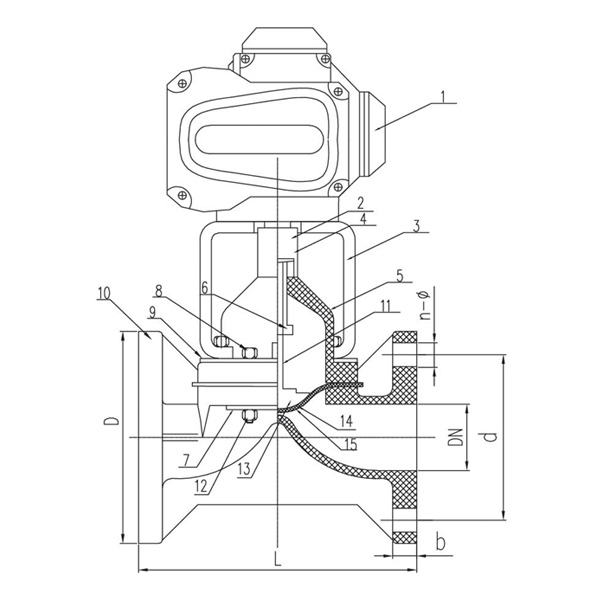

| Tabela de materiais de peças |
| Não. | Nome | Materiais | Quantidade. | |||||||||||||||||||||||||
| 1 | Atuador elétrico | euiga de alumínio | 1 | |||||||||||||||||||||||||
| 2 | Biela | Aço | 2 | |||||||||||||||||||||||||
| 3 | Suporte do atuador elétrico/pneumático | Ferro | 1 | |||||||||||||||||||||||||
| 4 | Pino de conexão | Aço | 1 | |||||||||||||||||||||||||
| 5 | Boné | UHE、PVC-C、PVC-U、PVDF、FRPP | 1 | |||||||||||||||||||||||||
| 6 | Jugo Porca | Aço SS、 Cobre | 1 | |||||||||||||||||||||||||
| 7 | Placa | Q345、Aço SS | 2 | |||||||||||||||||||||||||
| 8 | Parafuso | Aço, Aço Inoxidável | 4 | |||||||||||||||||||||||||
| 9 | Placa | Q345、Aço SS | 2 | |||||||||||||||||||||||||
| 10 | Corpo | UHE、PVC-C、PVC-U、PVDF、FRPP | 1 | |||||||||||||||||||||||||
| 11 | Caulé | Aço, Aço Inoxidável | 1 | |||||||||||||||||||||||||
| 12 | Tampa de porco | Aço, Aço Inoxidável | 4 | |||||||||||||||||||||||||
| 13 | Placa de válvula | UHE,PVC-C,PVC-U FRPP, PVDF/ferro fundido | 1 | |||||||||||||||||||||||||
| 14 | Flim | EPDM,FPM | 1 | |||||||||||||||||||||||||
| 15 | Diafragma | F46.PFA.PTFE | 1 | |||||||||||||||||||||||||
| Lista de dimensões |
| Especificação | D | d | L | b | n-Φ | |||||||||||||||||||||||
| 15 | 95 | 65 | 125 | 14 | 4-Φ14 | |||||||||||||||||||||||
| 20 | 105 | 75 | 135 | 18 | 4-Φ14 | |||||||||||||||||||||||
| 25 | 115 | 85 | 145 | 18 | 4-Φ14 | |||||||||||||||||||||||
| 32 | 135 | 100 | 160 | 18 | 4-Φ18 | |||||||||||||||||||||||
| 40 | 145 | 110 | 180 | 20 | 4-Φ18 | |||||||||||||||||||||||
| 50 | 160 | 125 | 210 | 22 | 4-Φ18 | |||||||||||||||||||||||
| 65 | 180 | 145 | 250 | 24 | 4-Φ18 | |||||||||||||||||||||||
| 80 | 195 | 160 | 300 | 24 | 8-Φ18 | |||||||||||||||||||||||
| 100 | 225 | 180 | 350 | 28 | 8-Φ18 | |||||||||||||||||||||||
| 125 | 245 | 210 | 400 | 30 | 8-18 | |||||||||||||||||||||||
| 150 | 280 | 240 | 455 | 30 | 8-Φ23x27 | |||||||||||||||||||||||
| 200 | 335 | 295 | 570 | 40 | 8-Φ22 | |||||||||||||||||||||||
| 250 | 390 | 350 | 680 | 38 | 12-Φ23 | |||||||||||||||||||||||
| 300 | 445 | 400 | 680 | 38 | 12-Φ23 | |||||||||||||||||||||||
