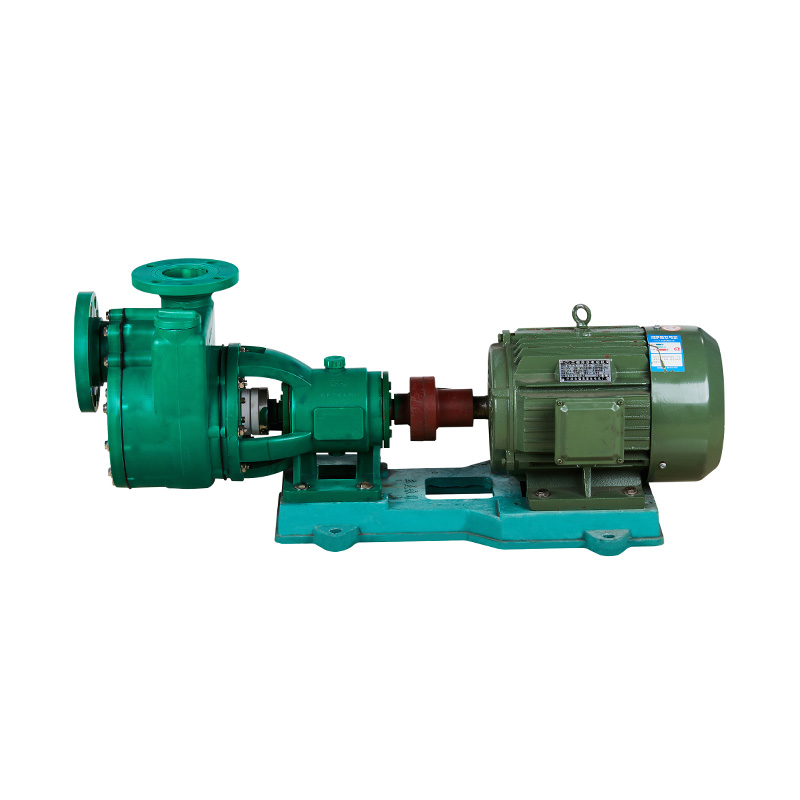

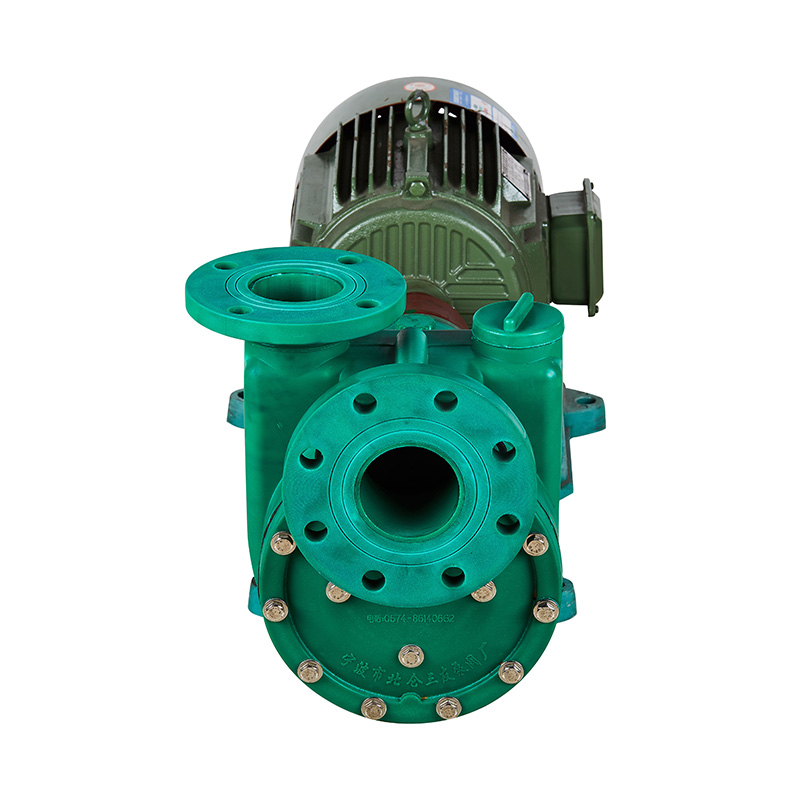

Bomba autoescorvante acoplada a eixo FPZ Padrão GB

Bomba autoescorvante tipo eixo resistente à corrosão da série FP plástico RPP químico diesel bomba autoescorvante de acoplamento integrado para indústria química
Marca: KXPV
Local de origem: Ningbo, Zhejiang
Pressão: Alta Pressão
Estrutura: Bomba Centrífuga Tipo Eixo
Nome do produto: Bomba Centrífuga
Tipo: Eixo
Tamanho: 40FPZ-25(3KW)--- 100FPZ-32(15kw)
Prazo de entrega: 7 dias
Quantidade mínima: 1 peça
Energia: elétrica
Uso: Indústria
Aplicação: Químico
Capacidade de fornecimento: 10.000 peças/peças por mês

Nossa fábrica é especializada na fabricação de bombas centrífugas e autoescorvantes totalmente plásticas resistentes à corrosão em dois materiais - PVDF e FRPP - em quatro séries (FV, FP, FVZ, FPZ).  As bombas PVDF são adequadas para lidar com ácidos fortes, oxidantes poderosos, halogênios, hidrocarbonetos aromáticos, compostos alifáticos e solventes clorados, com uma faixa de temperatura operacional de -40°C a 140°C.  As bombas FRPP são ideais para álcalis fortes, bem como ácidos, bases, sais e seus derivados em geral, com uma faixa de temperatura operacional de -40°C a 90°C.  As bombas são normalmente acionadas por motores do tipo Y com eficiência energética. Motores à prova de explosão podem ser fornecidos mediante solicitação.
Se os usuários tiverem requisitos especiais em relação à vazão, altura manométrica, velocidade ou potência, nossa fábrica oferece suporte técnico para fornecer soluções customizadas.

Manutenção de instalação

1. Após o transporte de longa distância até o local de produção, a bomba deve ser desembalada e inspecionada antes da instalação para garantir que todos os componentes da bomba estejam intactos. Quaisquer fixadores soltos devem ser reapertados. Verifique a concentricidade do eixo da bomba e do eixo do motor e corrija qualquer folga.

2. O corpo da bomba é inteiramente moldado por injeção em resina PVDF ou FRPP. A tubulação de saída deve ter um suporte ou suspensor, e o flange não deve depender apenas da pressão para suportar a pressão e evitar deformações e danos. A perda de água deve ser minimizada na tubulação de entrada e não devem ser usados ​​mais do que dois cotovelos de 90°. As bombas centrífugas FP e FV devem ter uma válvula de pé instalada na frente do tubo de sucção para garantir que o corpo da bomba esteja cheio de líquido antes da partida. Um filtro deve ser instalado no tubo de sucção ou na entrada da válvula de pé para evitar que detritos entrem no corpo da bomba e garantir a operação adequada.

3. Os parafusos nos pontos de conexão do corpo da bomba devem ser apertados uniformemente e as conexões dos tubos de entrada e saída devem ser apertadas e à prova de vazamentos. Caso contrário, a extração a vácuo será afetada, o líquido poderá não ser aspirado ou o fluxo ou a altura manométrica poderão ser insuficientes.

euista de limites de temperatura do aplicativo
Materiais Temperatura média℃ Materiais Temperatura média℃
PVC-C -20℃~95℃ PVC-U -5℃~45℃
FRPP -20℃~120℃ HPP -20℃~ 110℃
PVDF 40℃~ 150℃

Bomba autoescorvante

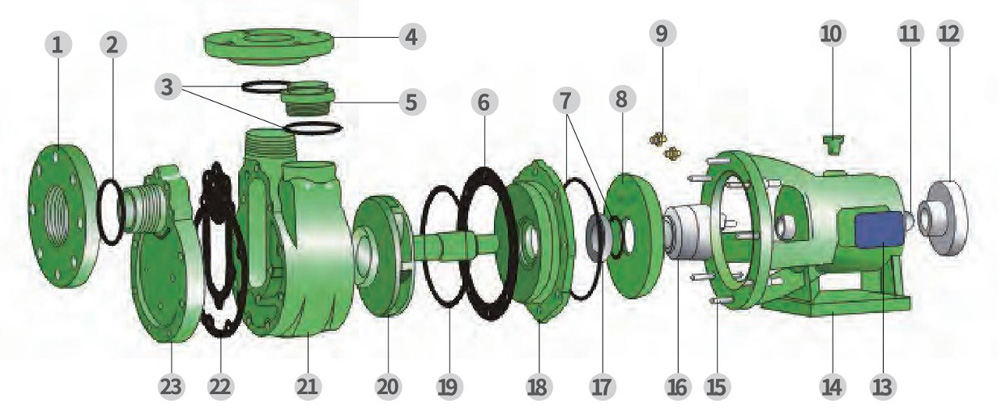

Desenho detalhado do conjunto da bomba autoescorvante tipo conexão direta

Tabela de materiais de peças

Não. Nome Materiais
1 Flange de entrada FRPP,PVDF
2 Anel de vedação EPDM,FPM
3 Anel de vedação EPDM,FPM
4 Corpo da bomba FRPP,PVDF
5 Tampa de injeção de fluido FRPP,PVDF
6 Filme selo EPDM,FPM
7 Anel de vedação EPDM,FPM
8 Esfria a tampa FRPP,PVDF
9 Cobertura de água de resfriamento Aço
10 Bujão para furo de óleo FRPP
11 Eixo de transporte Aço
12 Acoplamento ferro fundido
13 Placa de data Alumínio
14 Suporte FRPP/ferro fundidoPVDF/ferro fundido
15 Garanhão de duas cabeças Aço,StainlessSteel
16 O selo mecânico se move Sic
17 Link estático do selo mecânico Sic
18 Contracapa FRPP,PVDF
19 Anel de vedação EPDM,FPM
20 Eixo do impulsor FRPP/Aço PVDFAço
21 Corpo da bomba autoescorvante FRPP,PVDF
22 Porta EPDM,FPM
23 Capa frontal FRPP,PVDF
Bomba autoescorvante

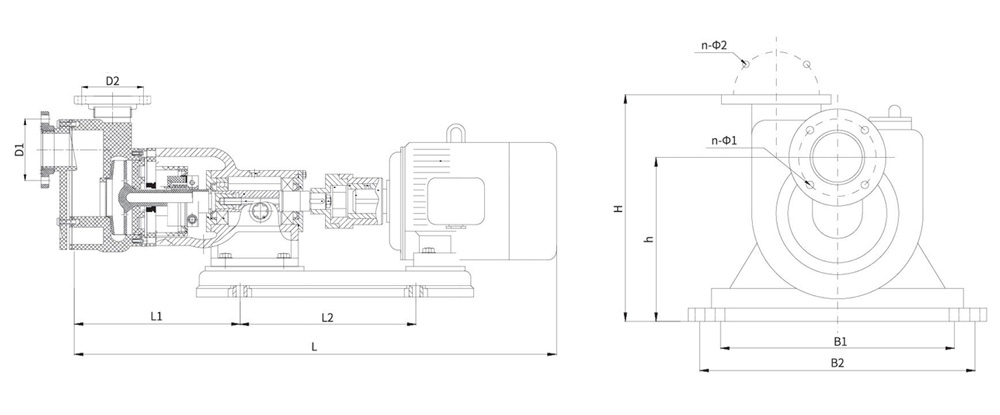

Lista de Dimensões                                                      Unidade :mm

Tipo/Dimensão

Lista de dimensões

Flange de entrada

Corpo da bomba

L

LI

L2

H

h

B1

B2

D1(Φ)

n-Φ1

D2

n-Φ2

40F

p (Z)-25

800

280

400

360

260

240

335

110

4-Φ18

100

4-Φ18

v

50ºF

p (Z)-28

900

280

400

360

260

240

335

125

4-Φ18

110

4-Φ18

v

80ºF

p (Z)-30

1000

575

435

400

300

250

340

160

8-Φ18

145

4-Φ18

v

80ºF

p (Z)-32

1000

575

435

400

300

250

250340

160

8-Φ18

145

4-Φ18

v
