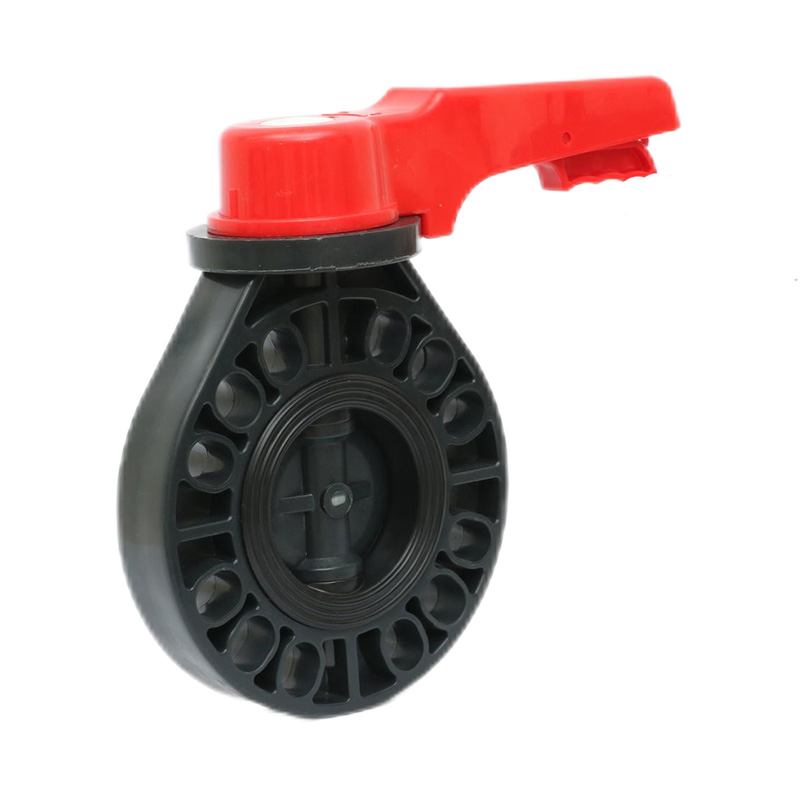

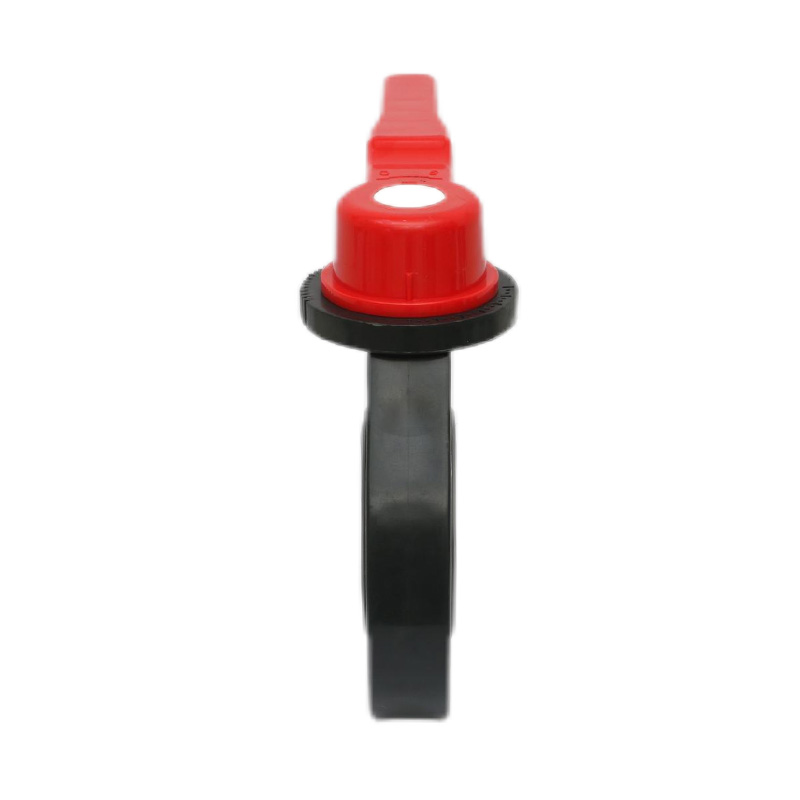

Principais características estruturais
1. A válvula é pequena e leve, fácil de desmontar e reparar e pode ser instalada em qualquer posição.
2. A estrutura é simples e compacta, o torque operacional é pequeno e a rotação de 90° é aberta rapidamente.
3. As características do fluxo tendem a ser retas e o desempenho do ajuste é bom
| euista de materiais de peças |
| Não. | Nome | Material |
| 1 | Lidar com cabeça | Material de liga |
| 2 | Porca hexagonal | Aço, aço inoxidável |
| 3 | Mão | Material de liga |
| 4 | Tronco | Aço, aço inoxidável |
| 5 | Primavera | Aço |
| 6 | Ajuste a placa de posicionamento | Material de liga |
| 7 | Alfinete | Aço |
| 8 | Haste de localização | Material de liga |
| 9 | Corpo | FRPP, PVDF, CPVC, UPVC, PPH |
| 10 | Borracha de vedação | EPDM,FPM |
| 11 | Disco | FRPP, PVDF, CPVC, UPVC, PPH |
| Lista de dimensões |
| DN(mm) | D1 | D2 | D3 | L | n-Φ | ||||
| GB | JIS | ANSI | GB | JIS | ANSI | ||||
| 32 (11/4") | 140 | 100 | 100 | 3.45 | 35 | 35 | 4-Φ17×25 | 4-019 | 4-016 |
| 40 (11/2") | 150 | 110 | 105 | 3.88 | 45 | 40 | 4-Φ18 | 4-Φ19 | 4-Φ16 |
| 50 (2") | 160 | 125 | 120 | 4.74 | 51 | 42 | 4-Φ18 | 4-Φ19 | 4-Φ19 |
| 65 (2 1/2") | 180 | 145 | 140 | 5.49 | 66 | 47 | 4-Φ18 | 4-Φ19 | 4-Φ19 |
| 80 (3") | 200 | 160 | 150 | 6 | 79 | 45 | 8-Φ18×22 | 8-Φ19 | 4-Φ19 |
| 100 (4") | 220 | 180 | 175 | 7.5 | 98.5 | 55 | 8-Φ18×22 | 8-Φ19 | 8-Φ19 |
| 125 (5") | 250 | 210 | 210 | 8.5 | 125 | 65 | 8-Φ18×22 | 8-Φ23 | 8-Φ22 |
| 150 (6") | 290 | 240 | 240 | 9.51 | 148 | 75 | 8-Φ22×28 | 8-Φ23 | 8-Φ22 |
| 200 (8") | 340 | 295 | 290 | 11.75 | 201 | 85 | 8-Φ24×28 | 12-Φ23 | 8-Φ22 |
| Localização: | China |
| Tipo de negócio: | Fabricante, Exportador |
| Marcas: | |
| Certificado: | |
| Modelo: | |
| Condições de pagamento e entrega: | |
| Quantidade mínima de pedido: | |
| Preço: | Consulta |
| Detalhes da embalagem: | |
| Prazo de entrega: | |
| Método de pagamento: |
