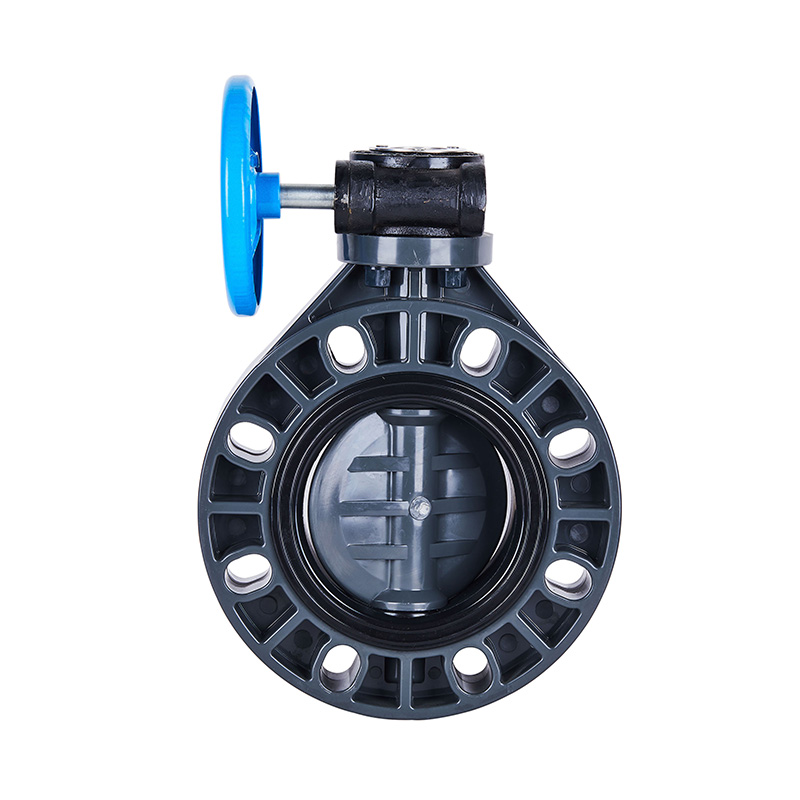

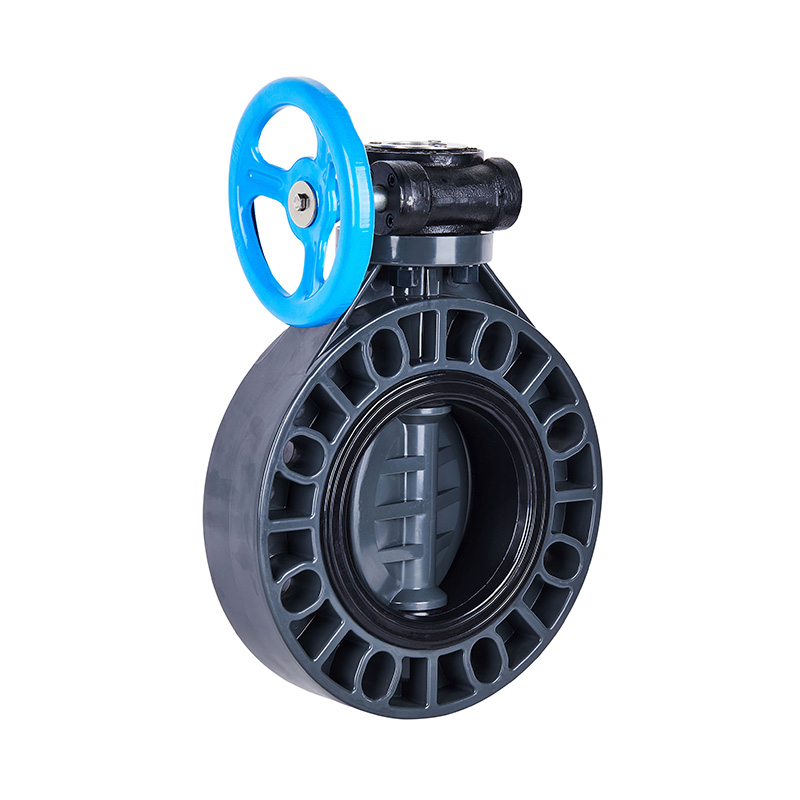

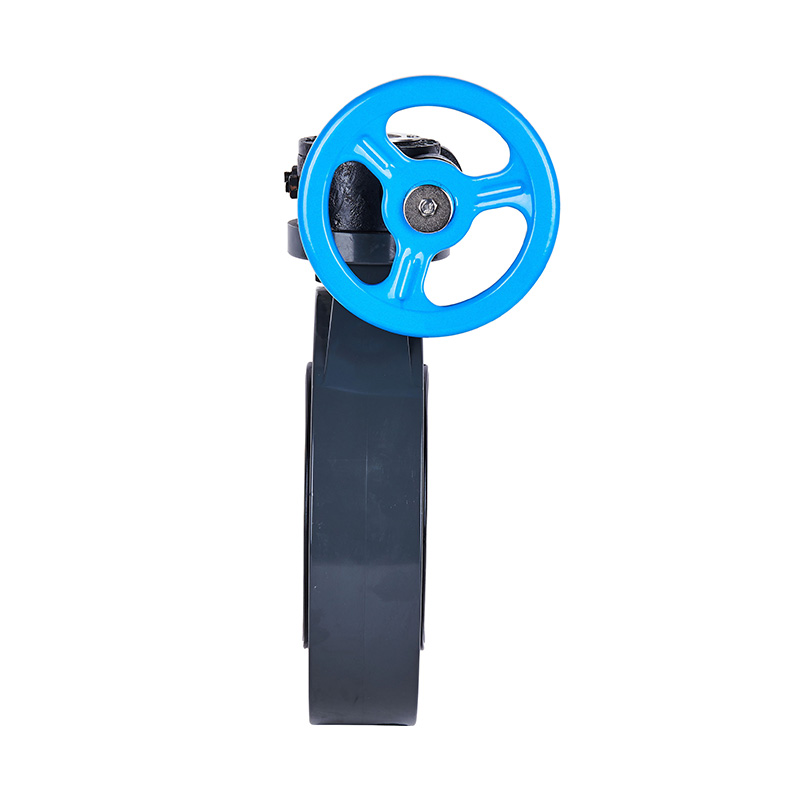

Válvula borboleta de engrenagem helicoidal PVC-U D371X-10U DN32-1000 GB padrão

Nova chegada PVC-U válvula borboleta de engrenagem sem-fim DN32-1000 válvula de plástico de vedação central de vedação macia industrial
Número do modelo: DN32-1000
Modo de condução: manual
Formulário de Conexão: Wafer
Estrutura: Vedação Central
Tipo de vedação: selado forçado
Haste da válvula: comum
Classe de pressão: 1,0Mpa (10bar)
Temperatura de trabalho: -5~45℃
Material da superfície de vedação: selado macio
Aplicação: Uso Industrial, Uso Industrial de Água
Haste da válvula: Aço, Aço Inoxidável
Marca registrada: KXPV
Especificações: DN32-1000
Origem: Ningbo, Zhejiang

Características estruturais do produto
1. A válvula é pequena e leve, fácil de desmontar e reparar e pode ser instalada em qualquer posição.
2. A estrutura é simples e compacta, o torque operacional é pequeno e a rotação de 90° é aberta rapidamente.
3. As características do fluxo tendem a ser retas e o desempenho do ajuste é bom.

Lista de limites de temperatura do aplicativo

Materiais Temperatura média℃ Materiais Temperatura média℃
PVC-C -20℃~95℃ PVC-U -5℃~ 45℃
FRPP -20℃~120℃ HPP -20℃~ 110℃
PVDF 40℃~ 150℃

Tabela de materiais de peças

Não.

Nome

Materiais

1

Roda ferro fundido, liga de alumínio

2

Urso de engrenagem sem-fim Aço

3

Atualização de dados Alumínio

4

Parafuso hexagonal Aço,StainlessSteel

5

Tampa da engrenagem helicoidal ferro fundido, liga de alumínio

6

Engrenagem sem-fim ferro fundido, liga de alumínio

7

Parafuso limite Aço,StainlessSteel

8

Caule Aço,StainlessSteel

9

Garanhão de duas cabeças Aço,StainlessSteel

10

Porca hexagonal Aço,StainlessSteel

11

Borracha de vedação EPDM,FPM
12 Placa de válvula FRPP,PVDF,PVC-C,PVC-U,PPH
13 Corpo FRPP,PVDF,PVC-C,PVC-U,PPH

Desenho detalhado do conjunto da válvula borboleta tipo engrenagem helicoidal

Tabela de materiais de peças

NÃO.

Nome das peças

Materiais

Quantidade.

1

Roda ferro fundido

1

2

Engrenagem sem-fim ferro fundido

1

3

Fixar Aço

1

4

Copo de nozes FRPP

4

5

Corpo FRPP,PVDF,PVC-C,PVC-U,PPH

1

6

Placa de válvula FRPP,PVDF,PVC-C,PVC-U,PPH

1

7

Borracha de vedação EPDM,FPM

1

8

Caule Aço,StainlessSteel

1

Lista de dimensões

DN(mm) D1 D2 D3 T n-Φ
GB JeuS RESPOSTAI GB JeuS RESPOSTAI
32(11/4") 140 100 100 88.9 33 35 4-Φ17 4-Φ17 4-Φ17
40(11/2") 150 110 105 98.4 41.5 39 4-Φ19X25 4-Φ19X25 4-Φ19X25
50(2") 160 125 120 120.7 50 40 4-Φ19X26,5 4-Φ19X26,5 4-Φ19X26,5
65(21/2") 180 145 140 139.7 64 42 4-Φ19X26,5 4-Φ19X26,5 4-Φ19X26,5
80(4") 200 160 150 152.4 77 42 8-Φ19X25 8-Φ19X25 4-Φ19X20
100(4") 225 180 175 190.5 96 52 8-Φ19X32 8-Φ19X32 8-Φ19X32
125(5") 255 210 210 215.9 120 61 8-Φ23X33 8-Φ23X33 8-Φ23X33
150(6") 290 240 240 241.3 145 71 8-Φ23X34 8-Φ23X34 8-923X34
200(8") 340 295 290 298.5 196.5 81 8-Φ23X33,5 12-Φ23X27 8-Φ23X33,5
250(10") 420 350 355 362 245.5 110 12-Φ23,5X32 12-Φ23,5X32 12-Φ23,5X32
300(12") 500 400 431.8 291.5 115 12-Φ28X48 12-Φ28X48
350(14") 550 460 476.3 340 127 16-Φ26 12-Φ33
400(16") 619 515 510 539.8 399 140 16-Φ36X52 16-Φ36X52 16-Φ36X52
450(18") 655 565 565 577.9 446 150 20-Φ25 20-Φ27 16-Φ33
500(20") 705 620 620 635 494 150 20-Φ26X33 20-Φ27X33 20-26X33
600(24") 816 725 749.3 570 170 20-Φ28X38 20-Φ28X38
700(28") 910 840 840 670 185 24-Φ33X44 24-Φ33X44
800(32") 1055 960 950 977.9 755 240 24-Φ44,5X65 28-Φ36X52 24-Φ44,5X65
1000(40") 1230 1160 1160 935 236 28-Φ36X52 28-Φ39


DN(mm) D1 D 2 D3 T n-Φ
GB JeuS RESPOSTAI GB JeuS ANS I
40(11/2") 148 110 105 98.4 41.5 39 4-Φ19X25 4-Φ19X25 4-Φ19X25
50(2") 162 125 120 120.7 50 40 4-Φ19X26,5 4-Φ19X25,6 4-Φ19X25,6
65(21/2") 180 145 140 139.7 64 42 4-Φ19X26,5 4-Φ19X25,6 4-Φ19X25,6
80(3") 198 160 150 152.4 77 42 8-Φ19X25 8-Φ19X24 4-Φ19X20
100(4") 225 180 175 190.5 96 52 8-Φ19X32 8-Φ19X32 8-Φ19X32
125(5") 255 210 210 215.9 120 61 8-Φ23X33 8-Φ23X33 8-Φ23X33
150(6") 285 240 240 241.3 145 71 8-Φ23X34 8-Φ23X34 8-Φ22X34
200(8") 340 295 290 298.5 196.5 81 8-Φ23X33,5 12-Φ23X27 8-Φ22X33,5
